Komercyjnie dostępne monitory jakości powietrza często opierają się na zamkniętych ekosystemach chmurowych, co generuje opóźnienia, podatności bezpieczeństwa oraz zależność od zewnętrznych serwerów. Zaprojektowanie własnych czujników środowiskowych w oparciu o mikrokontrolery ESP32 i oprogramowanie ESPHome umożliwia pełną lokalną autonomię, sekundową telemetrię i bezpośrednią integrację z Home Assistant. Zastosowanie prawdziwych czujników NDIR (niedyspersyjnej podczerwieni) takich jak Sensirion SCD40 lub SCD30 wraz z modułami LZO (VOC) oraz precyzyjnego pomiaru temperatury i wilgotności dostarcza dane o dokładności laboratoryjnej, które nie opuszczają izolowanej sieci lokalnej VLAN.

1. Architektura sprzętowa i projekt magistrali I2C

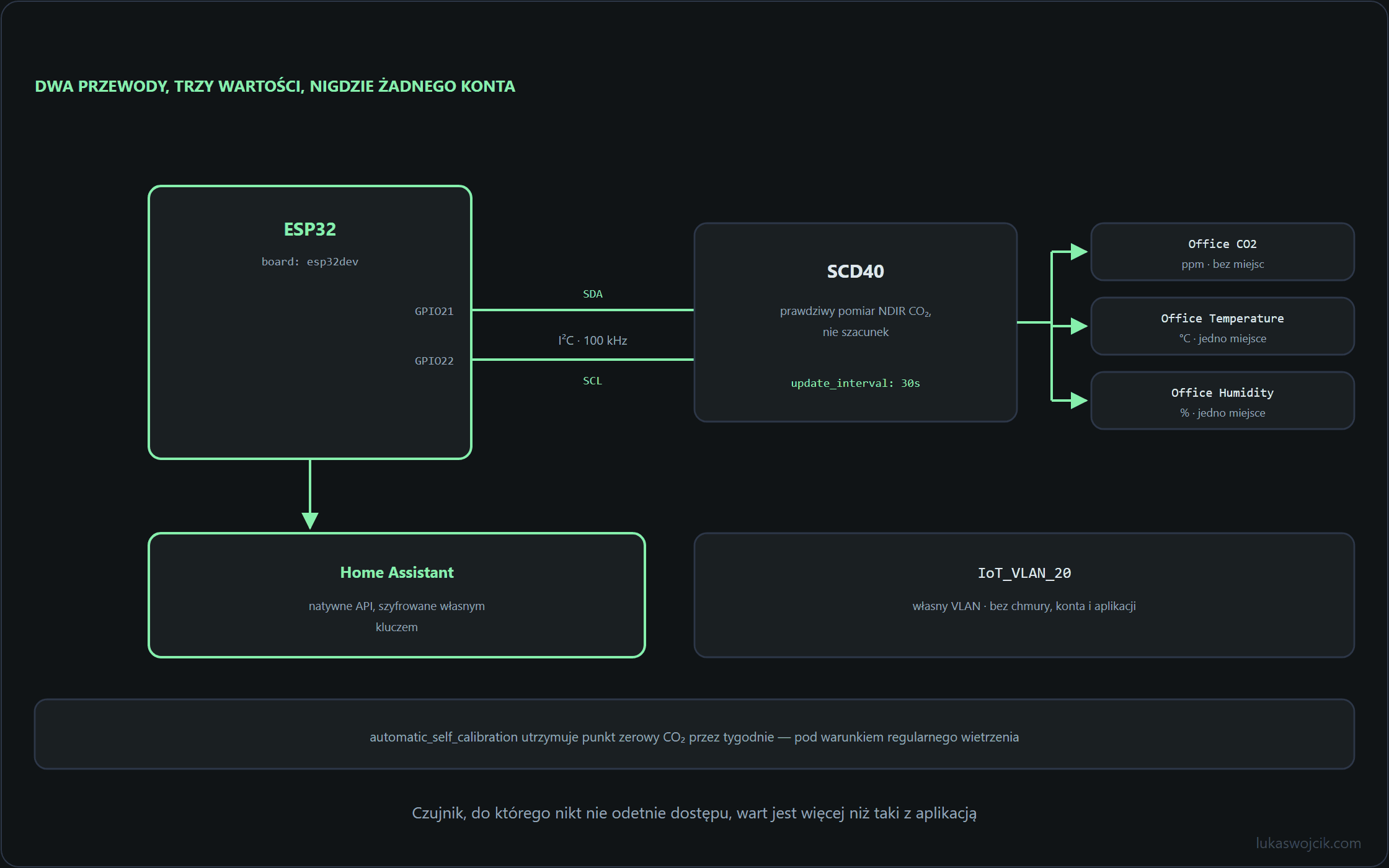

Precyzyjny pomiar jakości powietrza wymaga doboru czujników mierzących rzeczywiste stężenia gazów na podstawie fizycznych właściwości, zamiast polegania na matematycznych estymacjach z tanich czujników metalo-tlenkowych. Podłączenie wielu modułów do wspólnej magistrali I2C wymaga odpowiedniego doboru rezystorów podciągających oraz stabilnego zasilania:

• Sensirion SCD40 / SCD30 (CO2): Działając w oparciu o fotoakustyczną lub optyczną metodę NDIR, moduły te mierzą rzeczywiste stężenie dwutlenku węgla w zakresie od 400 ppm do 5000 ppm z wysoką dokładnością i niskim dryfem w czasie.
• Moduły VOC i termohigrometrów: Równoległa integracja czujników takich jak Bosch BME680 lub Sensirion SGP40 wraz z SHT40 pozwala na monitorowanie indeksu lotnych związków organicznych oraz skompensowanej temperaturowo wilgotności względnej na tych samych liniach danych 3.3 V I2C (SDA/SCL).

2. Implementacja oprogramowania za pomocą ESPHome YAML

ESPHome kompiluje lekki, wysoce zoptymalizowany kod w języku C++ bezpośrednio z uporządkowanych plików konfiguracyjnych YAML. Aktywacja procedur automatycznej kalibracji – takich jak Automatic Self-Calibration (ASC) dla czujników NDIR – gwarantuje długoterminową stabilność linii bazowej bez konieczności ręcznej ingerencji.

# Przykład: Konfiguracja ESPHome dla ESP32 z czujnikiem SCD40 i pomiarem środowiskowym
esphome:
  name: "env-monitor-office"
  platform: ESP32
  board: esp32dev

wifi:
  ssid: "IoT_VLAN_20"
  password: "StrongVLANPasswordHere"

api:
  encryption:
    key: "32CharacterBase64EncodedKey====="

i2c:
  sda: GPIO21
  scl: GPIO22
  scan: true
  frequency: 100kHz

sensor:
  - platform: scd4x
    co2:
      name: "Office CO2"
      accuracy_decimals: 0
    temperature:
      name: "Office Temperature"
      accuracy_decimals: 1
    humidity:
      name: "Office Humidity"
      accuracy_decimals: 1
    update_interval: 30s
    automatic_self_calibration: true

3. Izolacja w sieci VLAN i natywne API Home Assistant

W celu maksymalizacji bezpieczeństwa sieciowego, własnoręcznie zbudowane czujniki ESP32 powinny funkcjonować w dedykowanej sieci wirtualnej IoT VLAN z zablokowanym dostępem do Internetu na poziomie zapory sieciowej. Komunikacja z Home Assistant realizowana jest lokalnie przez natywne API ESPHome (port TCP 6053) z wykorzystaniem szyfrowania Noise Protocol. Architektura ta zapobiega wyciekom danych, zapewniając natychmiastową aktualizację stanów dla systemów sterowania wentylacją mechaniczną, rekuperacją oraz powiadomień o wietrzeniu pomieszczeń.

Podsumowanie

Budowa własnych czujników środowiskowych przy użyciu mikrokontrolerów ESP32, modułów NDIR Sensirion SCD40 i platformy ESPHome eliminuje zależność od chmury oraz zamkniętych silosów danych. Umieszczenie sensorów w izolowanej sieci VLAN i połączenie ich przez szyfrowane, natywne API Home Assistant gwarantuje laboratoryjną dokładność telemetrii, maksymalną prywatność oraz najwyższą stabilność działania.
