ESPHome und ESP32 in der Praxis: Eigene Cloud-freie Umweltsensoren entwickeln

ESPHome und ESP32 in der Praxis: Eigene Cloud-freie Umweltsensoren entwickeln

Kommerziell erhältliche Luftqualitätsmonitore für Innenräume setzen häufig auf proprietäre Cloud-Ökosysteme, was unerwünschte Latenzen, Sicherheitsrisiken und eine Abhängigkeit von externen Servern birgt. Die Konzeption eigener Umweltsensoren auf Basis von ESP32-Mikrocontrollern und ESPHome ermöglicht vollständige lokale Autonomie, hochfrequente Telemetrie und eine direkte Integration in Home Assistant. Die Kombination echter Nicht-Dispersiver Infrarot-Sensoren (NDIR) wie dem Sensirion SCD40 oder SCD30 mit Modulen zur Messung flüchtiger organischer Verbindungen (VOC) sowie präziser Temperatur- und Luftfeuchtigkeitsüberwachung liefert professionelle Messdaten, die das lokale VLAN zu keinem Zeitpunkt verlassen.

1. Hardware-Architektur und I2C-Bus-Design

Eine präzise Überwachung der Innenraumluft erfordert Sensoren, die tatsächliche Gaskonzentrationen physikalisch messen, statt auf rechnerischen Näherungen günstiger Metalloxid-Alternativen zu basieren. Die Anbindung mehrerer Sensorbausteine an einen gemeinsamen I2C-Bus verlangt eine korrekte Dimensionierung der Pull-up-Widerstände sowie eine stabile Spannungsversorgung:

• Sensirion SCD40 / SCD30 (CO2): Diese Module nutzen das fotoakustische beziehungsweise optische NDIR-Messprinzip, um CO2-Konzentrationen zwischen 400 ppm und 5000 ppm mit hoher Genauigkeit und minimaler Langzeitdrift zu erfassen.
• VOC- & Thermohygrometer-Module: Die Integration zusätzlicher Bausteine wie des Bosch BME680 oder Sensirion SGP40 parallel zu einem SHT40 ermöglicht die Erfassung des VOC-Index sowie temperaturkompensierter relativer Luftfeuchtigkeit über dieselben 3,3-V-I2C-Datenleitungen (SDA/SCL).

2. Firmware-Implementierung mittels ESPHome YAML

ESPHome kompiliert schlanke, hochoptimierte C++-Firmware direkt aus strukturierten YAML-Konfigurationsdateien. Die Aktivierung automatischer Kalibrierungsmechanismen – wie der Automatic Self-Calibration (ASC) für NDIR-Sensoren – gewährleistet eine langfristig stabile Basislinie ohne manuelles Nachjustieren.

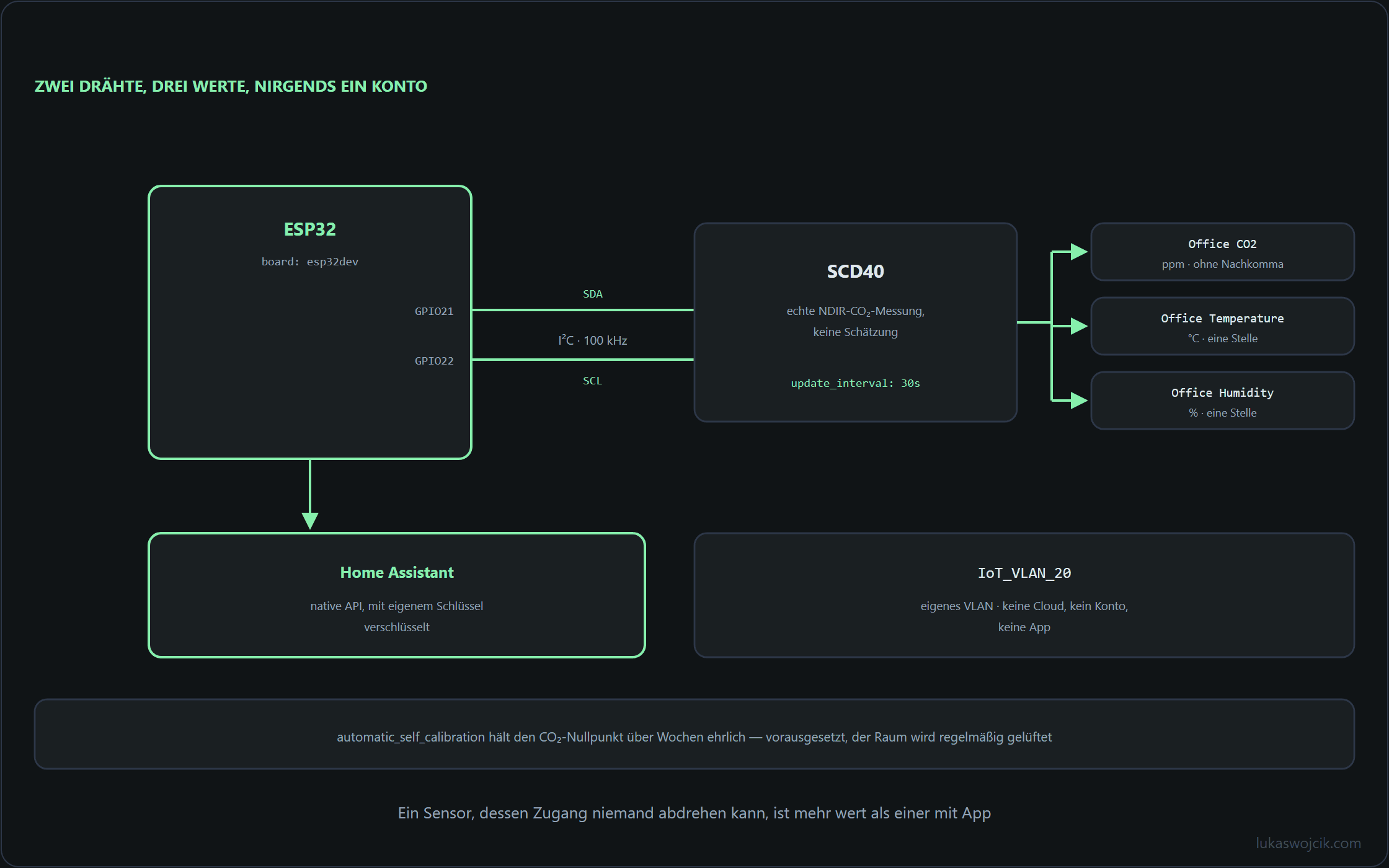

# Beispiel: ESPHome-Konfiguration für einen ESP32 mit SCD40 CO2- und Umweltsensoren
esphome:
  name: "env-monitor-office"
  platform: ESP32
  board: esp32dev

wifi:
  ssid: "IoT_VLAN_20"
  password: "StrongVLANPasswordHere"

api:
  encryption:
    key: "32CharacterBase64EncodedKey====="

i2c:
  sda: GPIO21
  scl: GPIO22
  scan: true
  frequency: 100kHz

sensor:
  - platform: scd4x
    co2:
      name: "Office CO2"
      accuracy_decimals: 0
    temperature:
      name: "Office Temperature"
      accuracy_decimals: 1
    humidity:
      name: "Office Humidity"
      accuracy_decimals: 1
    update_interval: 30s
    automatic_self_calibration: true

3. Lokale VLAN-Isolation und native Home-Assistant-API

Zur Maximierung der Netzwerksicherheit sollten maßgeschneiderte ESP32-Sensoren in einem isolierten IoT-VLAN betrieben werden, dem jeglicher ausgehende Internetverkehr durch Firewall-Regeln untersagt ist. Die Kommunikation mit Home Assistant erfolgt rein lokal über die native ESPHome-API (TCP-Port 6053) mit Noise-Protocol-Verschlüsselung. Diese Architektur schließt einen externen Datenabfluss aus und garantiert verzögerungsfreie Zustandsaktualisierungen für Lüftungsanlagen, Klimatechnik oder automatische Fensteröffnungsmeldungen.

Zusammenfassung

Die Konstruktion eigener Umweltsensoren mit ESP32-Mikrocontrollern, Sensirion-SCD40-NDIR-Modulen und ESPHome eliminiert jegliche Cloud-Abhängigkeit und proprietäre Datensilos. Der Betrieb in einem isolierten lokalen VLAN sowie die Anbindung über die verschlüsselte native Home-Assistant-API garantieren hochpräzise Telemetrie, maximalen Datenschutz und absolute Betriebssicherheit.
