IEEE 802.1X RADIUS-Authentifizierung auf UniFi-Switchen

Die Absicherung physischer Ethernet-Ports ist eine fundamentale Anforderung an die Netzwerk-Härtung in Unternehmensumgebungen. Ohne eine Zugriffskontrolle auf Port-Ebene können unbefugte Geräte an frei zugänglichen Netzwerkdosen sofortigen Zugriff auf interne Virtual Local Area Networks (VLANs) erhalten. Die Implementierung der IEEE 802.1X RADIUS-Authentifizierung auf Ubiquiti UniFi-Switchen stellt sicher, dass jedes kabelgebundene Endgerät vor dem Netzwerkzugriff per MAC-Adresse oder kryptografischem Zertifikat verifiziert werden muss. Zudem sorgt die dynamische VLAN-Zuweisung dafür, dass authentifizierte Systeme automatisch im jeweils vorgesehenen Netzwerksegment platziert werden.

1. Architektur-Grundlagen: 802.1X und dynamische VLANs

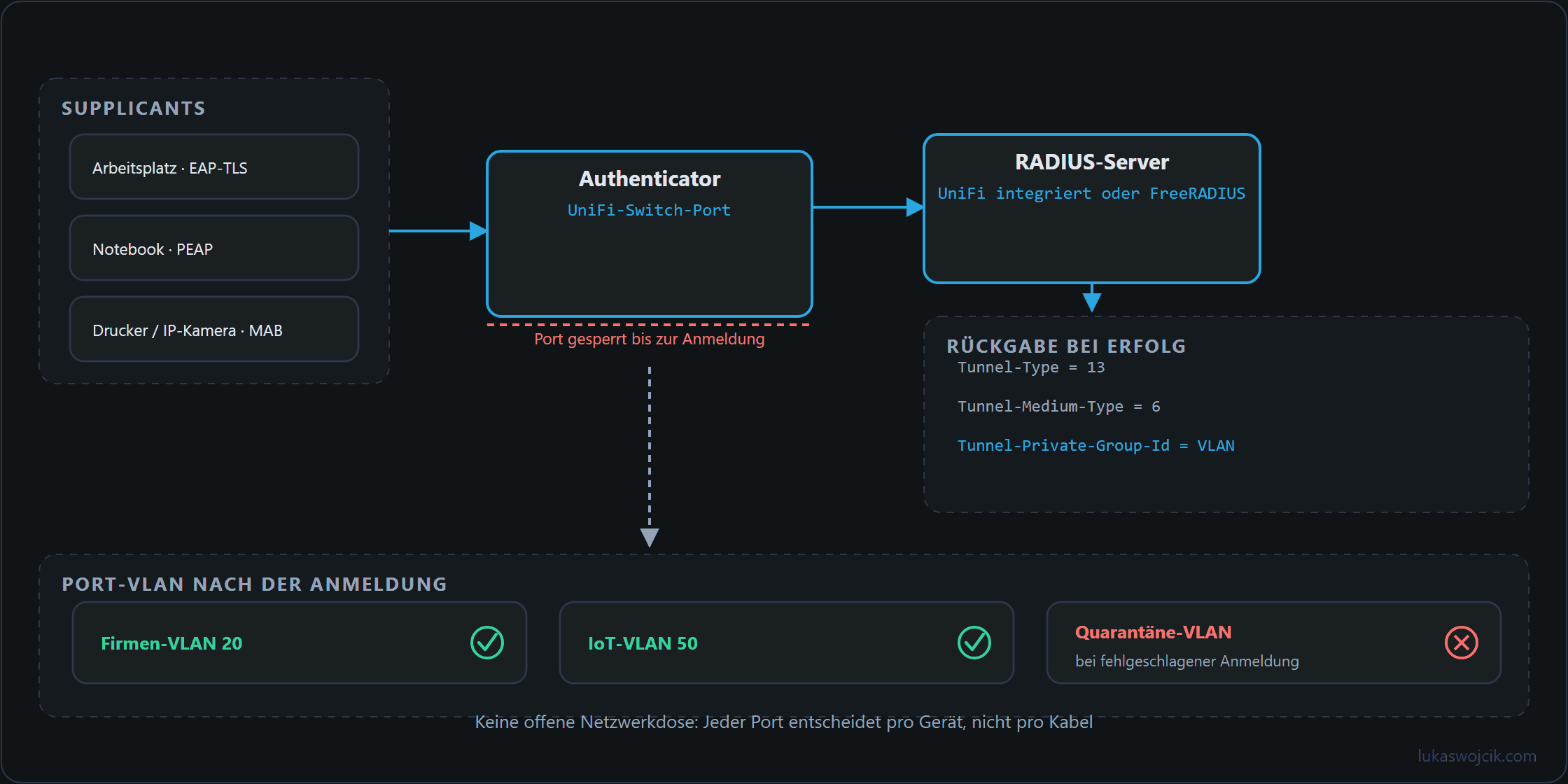

Eine IEEE 802.1X-Infrastruktur setzt sich aus drei Kernkomponenten zusammen:

• Supplicant: Das anfragende Endgerät am LAN (z. B. Workstation, Drucker, IP-Kamera).
• Authenticator: Der UniFi-Netzwerkswitch, welcher den Datenverkehr blockiert, bis die Identitätsprüfung erfolgreich abgeschlossen ist.
• Authentication Server: Ein RADIUS-Server (entweder der integrierte UniFi RADIUS-Server auf einem Gateway oder eine externe FreeRADIUS- / Microsoft NPS-Instanz), der Anmeldeinformationen validiert und spezifische Autorisierungsattribute zurückgibt.

Für eine dynamische VLAN-Zuweisung muss der RADIUS-Server im Access-Accept-Paket drei standardisierte IETF-Attribute übermitteln:

• Tunnel-Type = 13 (VLAN)
• Tunnel-Medium-Type = 6 (802 / Ethernet)
• Tunnel-Private-Group-Id = <VLAN ID> (z. B. 20 für Corporate, 50 für IoT)

2. Schritt-für-Schritt-Einrichtung des RADIUS-Servers in UniFi

Zur Bereitstellung des Authentifizierungs-Backends in der UniFi Network Application ist folgende Konfigurationssequenz auszuführen:

1. RADIUS-Server-Aktivierung: Navigieren zu Settings > Profiles > RADIUS. Bei Verwendung eines integrated UniFi Gateways (z. B. UDM-Pro, EFG) wird der integrierte Server unter Settings > Services > RADIUS aktiviert und ein sicheres Shared Secret definiert. Alternativ werden IPv4-Adresse, Authentifizierungsport (Standard 1812), Accounting-Port (Standard 1813) und Shared Secret eines externen RADIUS-Servers eingetragen.
2. Aktivierung der VLAN-Zuweisung: In den RADIUS-Profileinstellungen muss die Option Enable RADIUS assigned VLAN for Wired Network aktiviert werden. Dies erlaubt den Switch-Ports, das standardmäßige native VLAN basierend auf der RADIUS-Antwort dynamisch zu überschreiben.
3. Anlegen der Benutzerkonten oder MAC-Einträge:
   • Für EAP-TLS / PEAP: Erstellung von Benutzer-Credentials oder Hinterlegung von Client-Zertifikaten für Unternehmens-Notebooks.
   • Für MAC-basierte Authentifizierung (MAB): Registrierung von Legacy-Geräten (Drucker, CCTV-Kameras) durch Erstellung eines RADIUS-Benutzers, bei dem Benutzername und Passwort exakt der MAC-Adresse in Kleinbuchstaben ohne Doppelpunkte oder Bindestriche entsprechen (z. B. 001122334455), inklusive Angabe der Ziel-VLAN-ID.

3. Schritt-für-Schritt-Härtung der Switch-Ports

Sobald das RADIUS-Profil aktiv ist, müssen die Switch-Ports für die 802.1X-Zugriffskontrolle konfiguriert werden:

1. Aufrufen der Port-Konfiguration: Im UniFi Network Controller unter UniFi Devices den betreffenden Switch auswählen und den Port Manager öffnen.
2. Auswahl der Ziel-Ethernet-Ports: Markieren der physischen Access-Ports, die zu Büroarbeitsplätzen oder öffentlich zugänglichen Dosen führen.
3. Konfiguration des 802.1X-Modus: Im Bereich 802.1X Control ist einer der folgenden Erzwingungsmodi auszuwählen:
   • Auto: Erwingt standardmäßige 802.1X-Authentifizierung per EAP oder Zertifikat.
   • MAC-based: Aktiviert automatisch MAC Authentication Bypass (MAB) für Endgeräte ohne eigene 802.1X-Supplicant-Software.
4. Zuweisung eines Fallback-VLANs: Definition eines isolierten Fallback VLAN (z. B. Gast- oder Quarantäne-VLAN) für Geräte, deren Authentifizierung fehlschlägt oder die innerhalb des Timeouts nicht auf 802.1X-EAPOL-Anfragen reagieren.
5. Provisionierung: Speichern der Änderungen, um die Port-Sperren auf dem Switch sofort zu aktivieren.

4. Zusammenfassung & Mehrwert

Was sich damit erreichen lässt: Die erfolgreiche Implementierung einer hochsicheren IEEE 802.1X-Zugriffskontrolle auf UniFi-Switchen mit kryptografischer Zertifikatsprüfung sowie MAC Authentication Bypass (MAB) und automatisierter VLAN-Segmentierung.

Resultierender Mehrwert: Unbefugter physischer Netzwerkzugriff auf das LAN wird vollständig eliminiert. Fremde Geräte an Netzwerkdosen werden entweder blockiert oder vollautomatisch in ein isoliertes Quarantäne-VLAN verschoben. Gleichzeitig wird der Administrationsaufwand drastisch reduziert: Statische VLAN-Konfigurationen an einzelnen Switch-Ports entfallen, da jedes verifizierte Endgerät unabhängig vom gewählten Port dynamisch seinem korrekten Netzwerksegment zugewiesen wird.
