Sterowanie nadwyżką PV: histereza, opóźnienia i progi przełączania odbiorników

Reguła nadwyżki może powodować cykliczne przełączanie, jeżeli ten sam próg włącza i wyłącza odbiornik. Przy eksporcie 2200 W grzałka 2000 W pozostawia na przyłączu tylko 200 W. Reguła natychmiastowego wyłączenia poniżej 2200 W ponownie odłącza wtedy grzałkę. Wynik dotyczy tych warunków, a nie każdej prostej automatyzacji.

Najpierw definicja pomiaru

S oznacza tutaj eksport netto na przyłączu: eksport jest dodatni, pobór ujemny. To przyjęta konwencja, nie uniwersalna zasada liczników. Inne integracje pokazują dodatni pobór. Sama moc falownika nie wystarcza, ponieważ zużycie domu i przepływy magazynu zmieniają pozostałą moc. Potrzebny jest aktualny pomiar mocy w watach, a nie skumulowana energia poboru lub eksportu w kilowatogodzinach.

Oba liczniki energii mogą wzrosnąć w jednym okresie raportowania. Pobór i eksport na różnych fazach również mogą występować jednocześnie. Regulator wymaga więc odpowiedniego pomiaru netto, poprawnych znaków i znanej metody bilansowania faz. Przy zerowym eksporcie odczyt bliski zeru może ukrywać ograniczoną produkcję; poniższa prosta reguła nie oblicza takiej dostępnej rezerwy.

Inne warunki w stanie WYŁ. i WŁ.

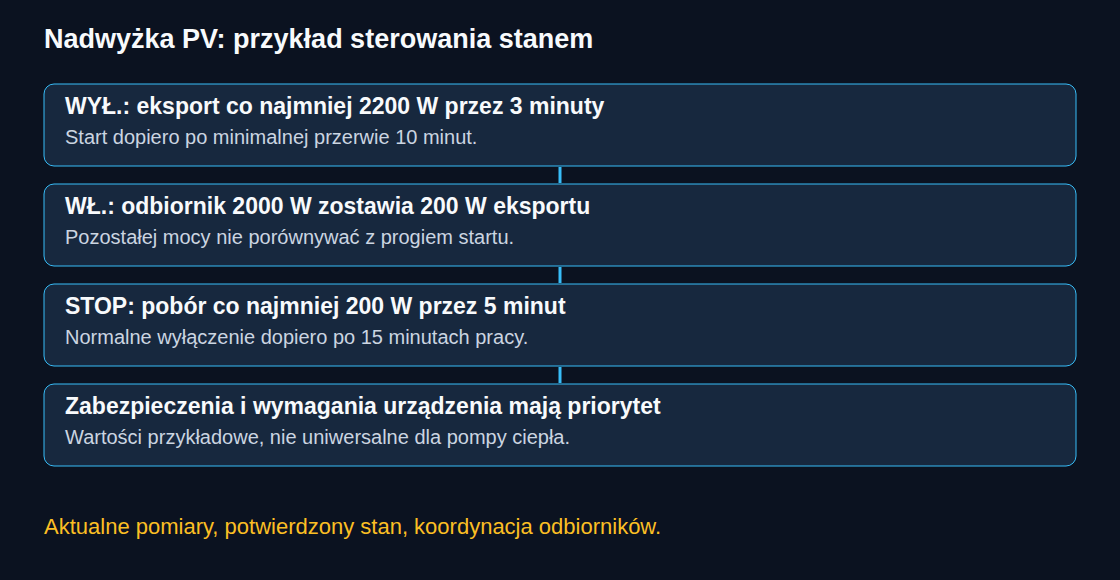

Poniższe wartości ilustrują stały odbiornik rezystancyjny 2000 W. Nie są uniwersalnymi ustawieniami urządzeń. Normalny start wymaga S ≥ 2200 W nieprzerwanie przez trzy minuty oraz co najmniej dziesięciu minut od ostatniego wyłączenia. Normalne zatrzymanie wymaga S ≤ −200 W przez pięć minut oraz co najmniej piętnastu minut od startu. Opuszczenie zakresu warunku zeruje odpowiedni czas potwierdzania.

WYŁ. + potwierdzony warunek startu + zakończona minimalna przerwa → WŁ.
WŁ. + potwierdzony warunek stopu + zakończony minimalny czas pracy → WYŁ.
W pozostałych przypadkach zachowanie potwierdzonego stanu.

Przed startem:     S = 2200 W
Po starcie:        S = 2200 − 2000 = 200 W
Warunek stopu:     200 ≤ −200 jest fałszywy
Odstęp progów:     2200 − (−200) = 2400 W

Dla tego pomiaru bez kompensacji i porównań obejmujących granice odstęp musi przekraczać rzeczywisty skok obciążenia, aby start na progu nie osiągnął natychmiast przeciwnej granicy. Równość może już spełnić warunek zatrzymania. Zmienna moc, błędy pomiaru i inne odbiorniki wymagają zapasu. Sterownik jawnie kompensujący własne obciążenie stosuje inny model; zasada nie przenosi się bez zmian na każdą architekturę.

Cztery czasy mają różne zadania

• Opóźnienie startu odfiltrowuje krótkie okresy wystarczającej nadwyżki.
• Opóźnienie zatrzymania toleruje krótkie deficyty.
• Minimalny czas pracy ogranicza normalne zatrzymanie po starcie.
• Minimalna przerwa ogranicza ponowny start po zatrzymaniu.

Opóźnienie zatrzymania nie jest maksymalnym czasem poboru, jeżeli obowiązuje także minimalny czas pracy. Przy zaniku produkcji bezpośrednio po starcie przykładowe 15 minut może oznaczać do 0,5 kWh poboru dla samego odbiornika 2 kW. Ocena zależy od rzeczywistych taryf zakupu i eksportu, zapotrzebowania na ciepło oraz wymagań urządzenia. Nie rozstrzyga uniwersalna proporcja cen.

Limity temperatury, zabezpieczenia elektryczne i reakcje na awarie urządzenia mają pierwszeństwo przed ekonomicznymi czasami pracy. Urządzenia grzewcze wymagają przewidzianych niezależnych zabezpieczeń. Pompy ciepła powinny korzystać z dopuszczonego interfejsu sterowania i czasów wymaganych przez producenta. Przykład grzałki nie upoważnia do dowolnego przerywania zasilania sprężarki.

Aktualne dane i potwierdzone przełączenia

Częstsze odpytywanie nie tworzy nowych pomiarów licznika. Potrzebne są znaczniki czasu i odrzucanie danych przestarzałych lub nieprawidłowych. Krótkie uśrednianie ogranicza szum, ale opóźnia reakcję; okno musi pasować do częstotliwości aktualizacji. Uśrednienie nie usuwa trwałej zmiany bilansu spowodowanej dołączeniem odbiornika.

Polecenie nie dowodzi zmiany stanu przekaźnika. Potrzebne są odpowiednie potwierdzenia, ograniczenie ponowień i reakcja na brak danych lub łączności właściwa dla urządzenia. Po restarcie najpierw należy uzgodnić rzeczywisty stan i zapisane czasy. Okresy oczekiwania wyzwalaczy Home Assistant z for nie przetrwają restartu ani przeładowania automatyzacji; rozwiązanie może wymagać trwałych terminów i kontroli przy uruchomieniu.

Magazyny i punkty ładowania

Magazyn może pochłaniać nadwyżkę albo ukrywać deficyt przez rozładowanie. Sam próg stanu naładowania nie zapobiega oddawaniu energii do sterowanego odbiornika. Mogą być potrzebne skoordynowane limity mocy, pomiar przepływu magazynu lub obsługiwana blokada rozładowania. Priorytet magazynu nie oznacza, że inny odbiornik nigdy nie ruszy: pełny magazyn albo ograniczona moc ładowania mogą pozostawić nadwyżkę. Straty konwersji zależą od instalacji i punktu pracy.

Dla typowego ładowania AC z minimum 6 A i napięciem nominalnym 230 V przypada około 1,38 kW na używaną fazę: 1,38, 2,76 lub 4,14 kW przy jednej, dwóch lub trzech fazach. Znaczenie mają samochód, ładowarka i sposób komunikacji. Są to moce ładowania, nie obowiązkowe progi nadwyżki: świadomie dopuszczony pobór z sieci lub magazynu może uzupełniać niedobór. Zmiana z jednej na trzy fazy przy niezmienionych 6 A daje 2,76 kW różnicy; przy zmianie prądu skok nie musi być taki sam. Przełączanie faz wymaga zgodnego sprzętu i przewidzianej sekwencji przerwania ładowania.

Pytania i odpowiedzi

Czy różne opóźnienia wystarczają dla wielu odbiorników?

Mogą pomóc, ale nie gwarantują koordynacji po opóźnionych poleceniach, restartach lub starych pomiarach. Wspólny sterownik może zarezerwować moc dla oczekującego startu, potwierdzić stan i kolejny pomiar, a dopiero potem rozpatrzyć następny odbiornik. Priorytety i kolejność wyłączania muszą respektować ograniczenia urządzeń.

Czy czasy pozwalają przewidzieć żywotność stycznika?

Nie. Piętnaście minut WŁ. i dziesięć minut WYŁ. daje pełny cykl 25 minut, czyli długoterminowo 2,4 cyklu na godzinę. Konkretne okno godzinne może obejmować więcej chwil startu ze względu na granice. Cykl nie oznacza automatycznie dwóch operacji podanych przez producenta; rozstrzyga definicja w dokumentacji. Trwałość mechaniczna jest określana bez obciążenia, a elektryczna zależy od kategorii użytkowania, prądu i napięcia. Podana liczba nie wyznacza daty awarii ani nie gwarantuje braku zespawania styków.

Co powinno wykazać uruchomienie?

Poprawne znaki pomiaru, brak natychmiastowego samoczynnego zatrzymania, zerowanie przerwanego czasu kwalifikacji, minimalną przerwę, obsługę starych danych, nieudanego przełączenia, restartu oraz współpracy z magazynem i innymi odbiornikami. Przykład wyjaśnia logikę sterowania; zabezpieczenia i sprzęt łączeniowy muszą odpowiadać wymaganiom instalacji oraz urządzeń.
