Presence Detection 2.0: Radary mmWave (LD2410/LD2450) w automatyzacji oświetlenia

Presence Detection 2.0: Radary mmWave (LD2410/LD2450) w automatyzacji oświetlenia

Tradycyjne systemy automatyzacji oświetlenia w przestrzeniach mieszkalnych i komercyjnych często cierpią na ograniczoną niezawodność wynikającą z ograniczeń pasywnych czujników podczerwieni (PIR). Ponieważ moduły PIR wymagają szybkiej zmiany promieniowania podczerwonego pomiędzy strefami optycznymi, osoby pozostające w bezruchu – na przykład podczas czytania lub pracy przy biurku – generują fałszywie negatywne stany zajętości, co powoduje niespodziewane gaśnięcie światła. Zastosowanie radarów fal milimetrowych (mmWave) 24 GHz, takich jak Hi-Link LD2410 i LD2450, eliminuje tzw. „martwe strefy” dzięki precyzyjnej detekcji mikro-ruchów i oddechu przy wykorzystaniu zjawiska Dopplera oraz modulacji FMCW (Frequency Modulated Continuous Wave).

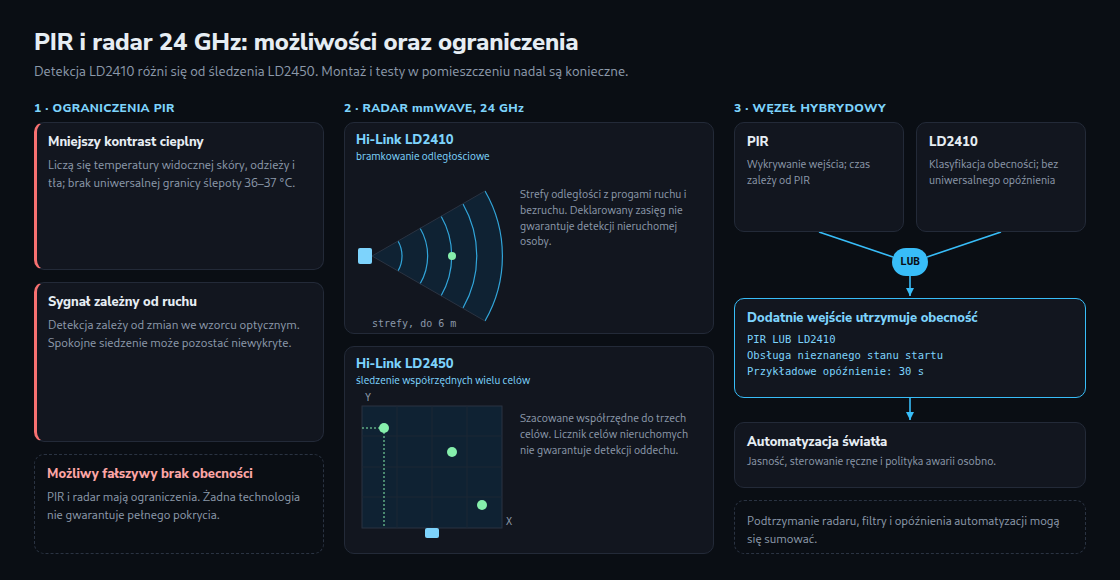

1. Architektoniczne ograniczenia czujników PIR

Czujniki PIR działają poprzez skupianie promieniowania cieplnego z otoczenia na elemencie piroelektrycznym za pomocą wielosegmentowej soczewki Fresnela. Ten pasywny mechanizm detekcji wykazuje istotne wady fizyczne i mechaniczne:

• Ślepota termiczna: W okresie letnim, gdy temperatura otoczenia zbliża się do temperatury ludzkiego ciała (~36–37°C), różnica sygnatury podczerwieni drastycznie spada, co ogranicza zasięg i czułość sensorów PIR.
• Wymóg przemieszczenia: Wykrycie obecności wymaga przecięcia kilku stref soczewki Fresnela; statyczna obecność bez widocznych ruchów kończyn pozostaje niezauważona po upłynięciu czasomierza podtrzymania.

2. Przewaga mmWave: Mikro-ruchy i śledzenie współrzędnych

Moduły radarowe fal milimetrowych aktywnie emitują fale elektromagnetyczne o wysokiej częstotliwości i analizują przesunięcia fazowe oraz częstotliwościowe odbitego sygnału. Aktywne podejście FMCW pozwala na detekcję przemieszczeń rzędu ułamków milimetra:

• Hi-Link LD2410 (bramkowanie odległościowe): Dzieli stożek detekcji na oddzielne strefy odległościowe (do 6 metrów), umożliwiając niezależne strojenie czułości dla dużych ruchów oraz mikroskopijnych ruchów klatki piersiowej wywołanych oddychaniem.
• Hi-Link LD2450 (śledzenie współrzędnych wielu celów): Wykorzystuje szyki wieloantenowe do obliczania dokładnych współrzędnych X i Y dla maksymalnie trzech obiektów jednocześnie, co pozwala na tworzenie strefowej automatyzacji oświetlenia w otwartych pomieszczeniach.

# Przykład: Konfiguracja ESPHome łącząca czujnik PIR (natychmiastowy start) i LD2410
binary_sensor:
  - platform: gpio
    pin: GPIO14
    name: "Room PIR Instant Motion"
    id: pir_motion

  - platform: template
    name: "Room Unified Occupancy"
    lambda: |-
      return id(pir_motion).state || id(ld2410_has_target).state;
    device_class: occupancy

3. Projektowanie oświetlenia bez martwych stref

Chociaż radary mmWave oferują bezkonkurencyjną detekcję statycznej obecności, procesory sygnałowe tych układów mogą wykazywać niewielkie opóźnienie (ok. 200–500 ms) przy wejściu do pomieszczenia. Optymalne rozwiązanie inżynieryjne polega na architekturze hybrydowej: zastosowaniu szybkiego czujnika PIR do bezwładnościowego załączenia światła w ułamku sekundy oraz modułu radarowego LD2410/LD2450 do bezterminowego podtrzymywania oświetlenia tak długo, jak wykrywane są mikro-ruchy lub oddech.

Podsumowanie

Zastąpienie klasycznych czujników PIR modułami radarowymi mmWave 24 GHz, takimi jak LD2410 i LD2450, całkowicie rozwiązuje problem niepożądanego gaśnięcia światła przy bezruchu. Wykorzystanie technologii FMCW do detekcji oddechu i precyzyjnego śledzenia współrzędnych sprawia, że nowoczesna infrastruktura Smart Home osiąga absolutną niezawodność bez uciążliwych martwych stref.
