Präsenzerkennung 2.0: mmWave-Radare (LD2410/LD2450) in der Lichtautomatisierung
Klassische Beleuchtungsautomatisierungen in Wohn- und Geschäftsräumen leiden häufig unter der eingeschränkten Zuverlässigkeit passiver Infrarotsensoren (PIR). Da PIR-Module auf rasche Änderungen der Infrarotstrahlung zwischen räumlichen Zonen angewiesen sind, führen statische Aufenthalte mit minimaler physischer Bewegung – wie beim Lesen oder Arbeiten am Schreibtisch – regelmäßig zu falsch-negativen Präsenzstufen und einem unerwünschten Abschalten des Lichts. Der Einsatz von 24-GHz-Millimeterwellen-Radaren (mmWave) wie dem Hi-Link LD2410 und LD2450 eliminiert diese „toten Winkel“ durch die hochpräzise Erfassung von Mikrobewegungen und Atemmustern mittels Doppler-Frequenzverschiebungen und FMCW-Radartechnologie (Frequency Modulated Continuous Wave).

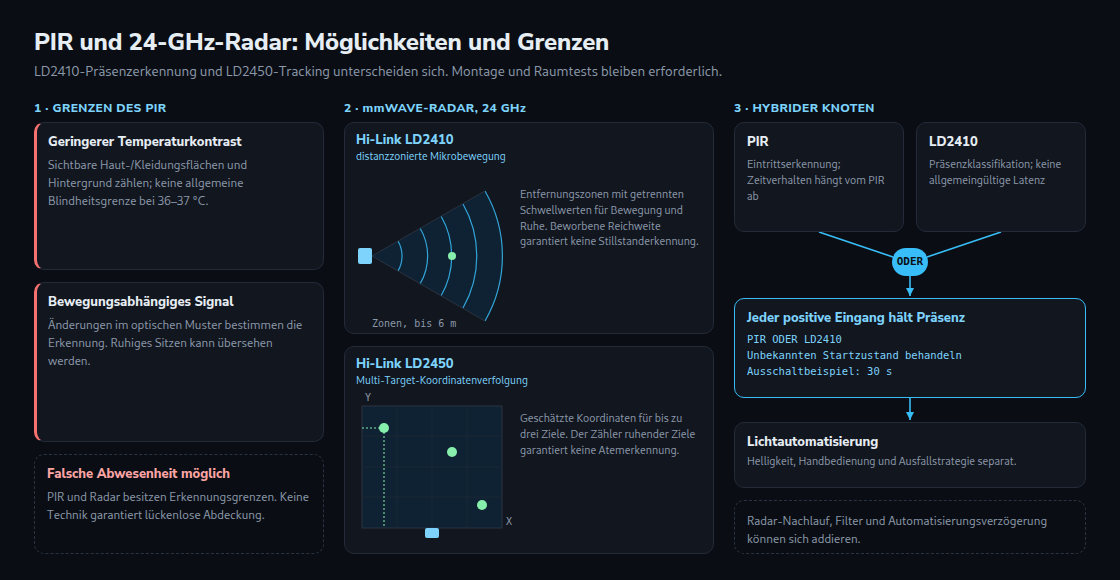

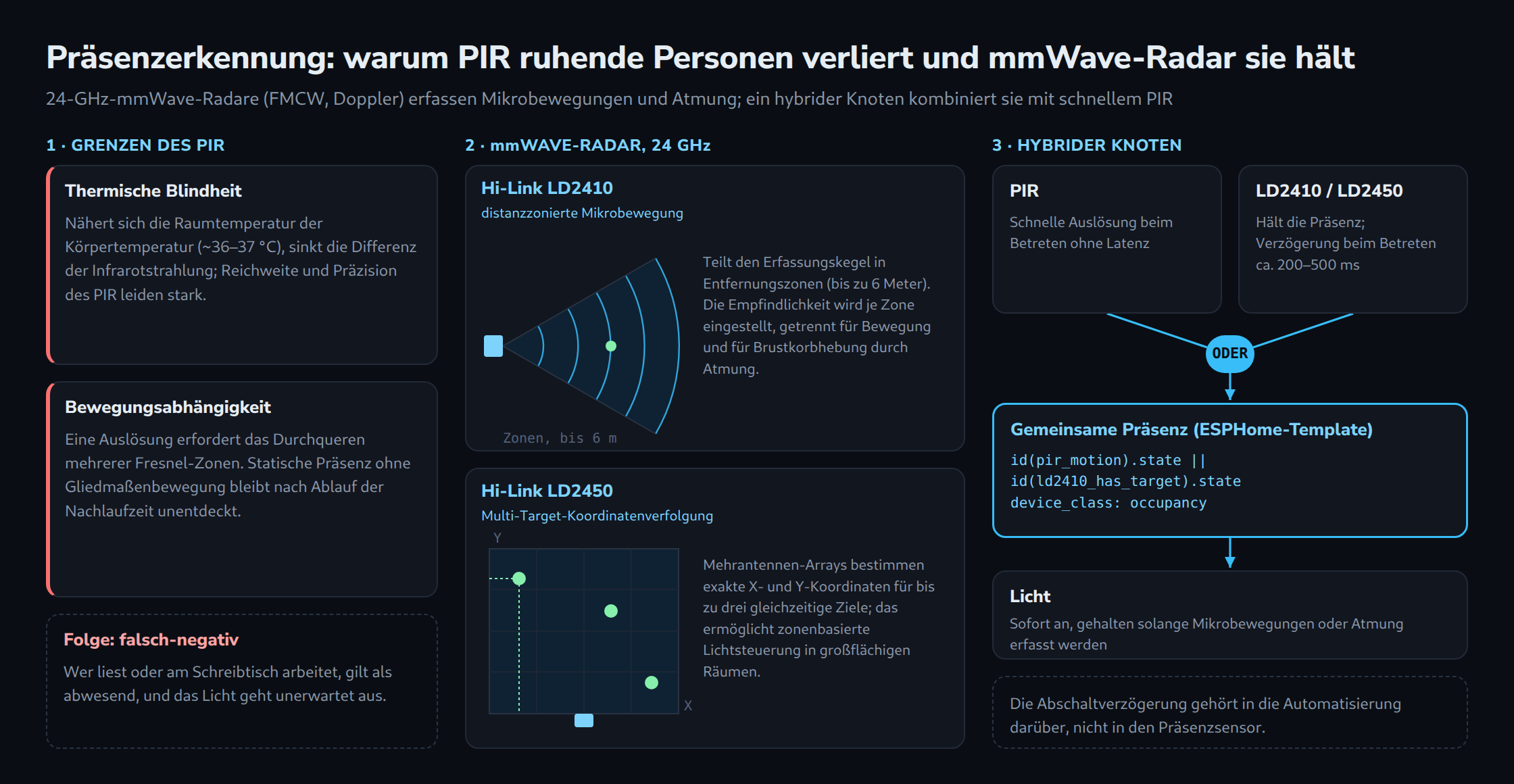

1. Die architektonischen Grenzen von PIR-Sensoren
PIR-Sensoren bündeln die thermische Umgebungsstrahlung über eine facettierte Fresnel-Linse auf ein pyroelektrisches Element. Dieser passive Erkennungsmechanismus weist gravierende mechanische und physikalische Nachteile auf:
- Thermische Blindheit: Bei sommerlichen Raumtemperaturen nahe der menschlichen Körpertemperatur (~36–37 °C) verringert sich die Differenz der Infrarotstrahlungsintensität massiv, was Reichweite und Präzision von PIR-Sensoren stark beeinträchtigt.
- Bewegungsabhängigkeit: Eine Auslösung erfordert das Durchqueren mehrerer optischer Fresnel-Zonen; statische Präsenz ohne makroskopische Gliedmaßenbewegung bleibt nach Ablauf der Nachlaufzeit gänzlich unentdeckt.
2. Der mmWave-Vorteil: Mikrobewegungen und Koordinatenverfolgung
Millimeterwellen-Radarmodule senden aktiv hochfrequente elektromagnetische Wellen aus und analysieren Phasen- und Frequenzverschiebungen des reflektierten Signals. Dieses aktive FMCW-Verfahren erfasst Bewegungen im Submillimeterbereich:
- Hi-Link LD2410 (distanzzonierte Mikrobewegung): Unterteilt den Erfassungskegel in definierte Entfernungszonen (bis zu 6 Meter), was eine separate Empfindlichkeitsjustierung für makroskopische Bewegungen und mikroskopische Brustkorbhebungen durch Atmung ermöglicht.
- Hi-Link LD2450 (Multi-Target-Koordinatenverfolgung): Nutzt Mehrantennen-Arrays zur Bestimmung exakter X- und Y-Raumkoordinaten für bis zu drei gleichzeitige Ziele, womit eine zonenbasierte Lichtsteuerung in großflächigen Räumen realisiert wird.
# Beispiel: ESPHome-Konfiguration aus PIR (sofortige Auslösung) und LD2410 (Präsenzerhalt)
binary_sensor:
- platform: gpio
pin: GPIO14
name: "Room PIR Instant Motion"
id: pir_motion
- platform: template
name: "Room Unified Occupancy"
lambda: |-
return id(pir_motion).state || id(ld2410_has_target).state;
device_class: occupancy3. Konzeption einer Lichtautomatisierung ohne tote Winkel
Während mmWave-Radare eine hervorragende Erfassung statischer Personen bieten, kann die Signalverarbeitung beim ersten Betreten eines Raums eine leichte Verzögerung (ca. 200–500 ms) aufweisen. Ein optimaler Präsenzmelderschaltkreis kombiniert daher beide Technologien: Ein schneller PIR-Sensor triggert das Licht beim Betreten ohne Latenz, während das LD2410/LD2450-mmWave-Modul den Präsenzstatus dauerhaft aufrechterhält, solange Atmung oder Mikrobewegungen registriert werden.
Zusammenfassung
Der Umstieg von klassischen PIR-Sensoren auf 24-GHz-mmWave-Radarmodule wie das LD2410 und LD2450 löst das Problem vorzeitig erlöschender Beleuchtung fundamental. Durch FMCW-basierte Mikrobewegungserfassung und Multi-Target-Koordinatenverfolgung erreicht moderne Smart-Home-Infrastruktur eine lückenlose Präsenzerkennung ohne störende tote Winkel.
Quellen
Home Assistant ohne Cloud
- Zigbee2MQTT vs. ZHA: Aufbau eines ausfallsicheren Mesh-Netzwerks in Home Assistant
- ESPHome und ESP32 in der Praxis: Eigene Cloud-freie Umweltsensoren entwickeln
- Präsenzerkennung 2.0: mmWave-Radare (LD2410/LD2450) in der Lichtautomatisierung
- WireGuard & Tailscale DMZ: Sicherer externer Zugriff auf Home Assistant und eigene Server
- Lokales Energiemanagement: Integration von PV-Wechselrichtern und Batteriespeichern über Modbus TCP
Passend dazu
2 Kommentare
Die Erklärung zur thermischen Blindheit deckt sich mit dem, was hier im Sommer passiert: Das Licht geht im Arbeitszimmer regelmäßig aus obwohl jemand am Schreibtisch sitzt.
Bevor der Sensor getauscht wird: Hat ein mmWave-Radar eine vergleichbare Schwachstelle, oder tauscht sich damit nur ein Fehlerbild gegen ein anderes?
Es tauscht ein Fehlerbild gegen ein anderes, und das andere ist im Alltag leichter zu beheben.
PIR scheitert nach unten: Wo der Temperaturunterschied zur Umgebung klein wird, meldet der Sensor nichts mehr, und keine Einstellung bringt ein Signal zurück, das gar nicht erst entsteht. Ein mmWave-Radar scheitert in die andere Richtung — es erfasst Mikrobewegungen und Atmung und meldet dadurch zuverlässig auch das, was gar nicht gemeint war.
Der Unterschied ist, dass zu viel Erfassung eine Einstellungsfrage bleibt. Beim LD2410 lässt sich die Empfindlichkeit je Entfernungsstufe getrennt absenken, beim LD2450 kommen Zonen dazu. Vor der Montage lohnt deshalb die Überlegung, was in Reichweite noch liegt — der Kegel endet nicht an der Wand, und die häufigste Enttäuschung nach dem Tausch ist ein Licht, das jetzt zu oft angeht statt zu früh aus.
