Bare-Metal Performance Diagnostics: Kokpit Prometheus i Grafana dla Raspberry Pi

Przegląd architektury: Podatności sprzętowe komputerów jednopłytkowych

Komputery jednopłytkowe ARM, takie jak Raspberry Pi 4 i 5, funkcjonują pod rygorystycznymi ograniczeniami termicznymi oraz wejścia/wyjścia (I/O). Długotrwałe obciążenia kontenerowe, częste cykle zapisu baz danych i intensywny ruch sieciowy nierzadko prowadzą do cichej degradacji sprzętu. Wysokie temperatury układu SoC wyzwalają dynamiczny dławienie termiczne (thermal throttling) przez oprogramowanie układowe Broadcom, co obniża taktowanie rdzeni ARM bez generowania jawnych błędów w przestrzeniach aplikacji użytkownika. Podobnie, ciągłe operacje losowego zapisu na kartach MicroSD lub dyskach SSD podłączonych przez USB prowadzą do wyczerpania bloków pamięci flash, zatorów I/O i ostatecznego uszkodzenia systemu plików.

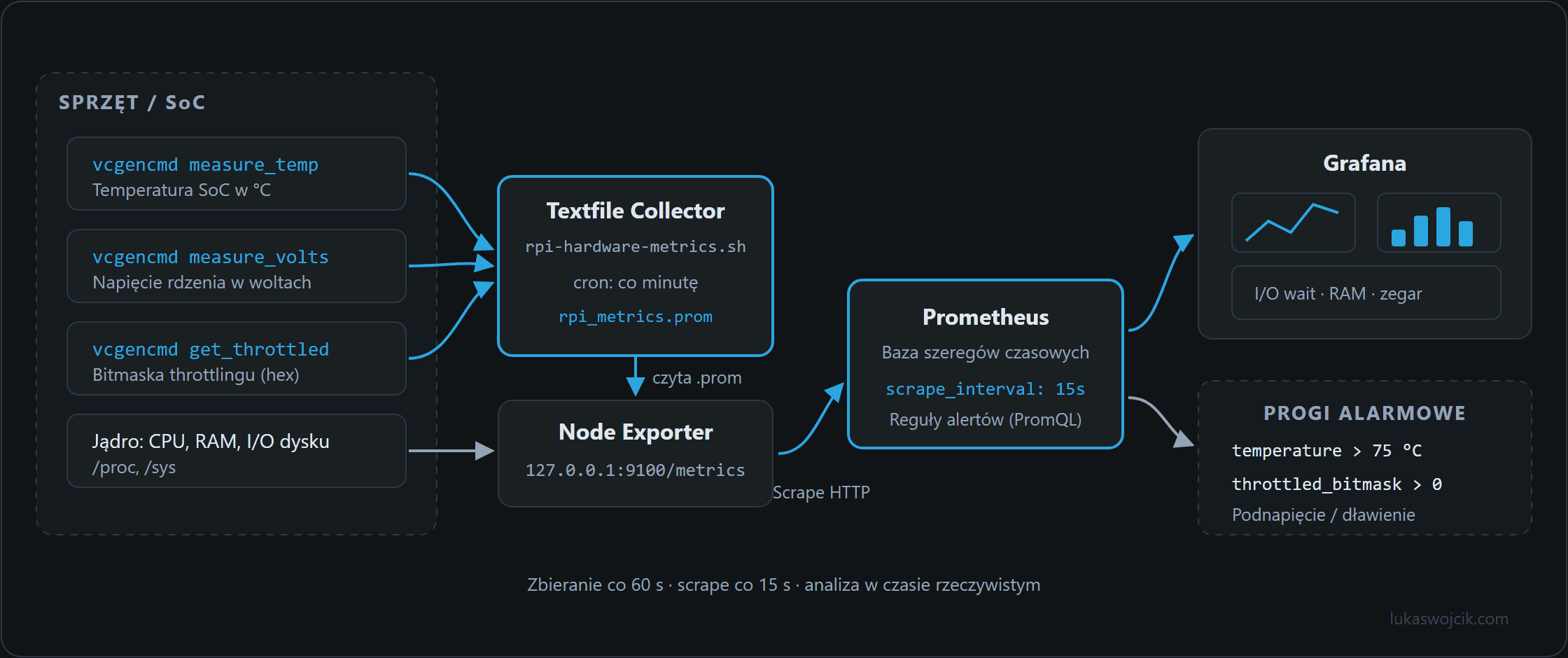

Wdrożenie potoku diagnostyki wydajności Bare-Metal z wykorzystaniem platform Prometheus i Grafana przekształca nieprzejrzyste stany sprzętowe w mierzalne szeregi czasowe. Standardowy demon node_exporter w połączeniu ze specjalizowanym skryptem zbierającym dane plikowe (textfile collector) pozwala pobierać kluczowe wskaźniki fizyczne Raspberry Pi co 15 sekund, analizować je pod kątem przekroczenia progów i wizualizować w kokpitach czasu rzeczywistego. Chodzi o temperatury rdzenia SoC, flagi spadku napięcia, taktowanie, nasycenie pamięci RAM oraz czasy oczekiwania I/O dysku; wartości odczytywane poleceniem vcgencmd są odświeżane przez zaplanowany skrypt kolektora raz na minutę.

Instrukcja wdrożenia krok po kroku

Krok 1: Wdrożenie Node Exportera i skryptu Textfile Collector

W celu gromadzenia standardowych danych telemetrycznych jądra Linux oraz własnych statystyk sprzętowych Broadcom, należy zainstalować narzędzie node_exporter i utworzyć dedykowany katalog na pliki metryk:

apt update && apt install -y prometheus-node-exporter
mkdir -p /var/lib/node_exporter/textfile_collector
chmod 755 /var/lib/node_exporter/textfile_collector

Utworzenie skryptu powłoki w ścieżce /opt/scripts/rpi-hardware-metrics.sh, który pobiera temperaturę SoC, napięcie rdzenia i flagi dławienia sprzętowego przy użyciu polecenia vcgencmd:

#!/usr/bin/env bash
# /opt/scripts/rpi-hardware-metrics.sh
# Pobiera metryki fizyczne SoC dla kolektora plikowego Prometheus

TEXTFILE_DIR="/var/lib/node_exporter/textfile_collector"
TMP_FILE="$TEXTFILE_DIR/rpi_metrics.prom.$$"
FINAL_FILE="$TEXTFILE_DIR/rpi_metrics.prom"

# 1. Ekstrakcja temperatury rdzenia CPU (stopnie Celsjusza)
TEMP_C=$(vcgencmd measure_temp | grep -oE '[0-9]+([.][0-9]+)?')
echo "# HELP rpi_soc_temperature_celsius Broadcom SoC Core Temperature" > "$TMP_FILE"
echo "# TYPE rpi_soc_temperature_celsius gauge" >> "$TMP_FILE"
echo "rpi_soc_temperature_celsius $TEMP_C" >> "$TMP_FILE"

# 2. Ekstrakcja napięcia rdzenia SoC (Wolty)
VOLT_V=$(vcgencmd measure_volts core | grep -oE '[0-9]+([.][0-9]+)?')
echo "# HELP rpi_soc_core_voltage_volts Broadcom SoC Core Voltage" >> "$TMP_FILE"
echo "# TYPE rpi_soc_core_voltage_volts gauge" >> "$TMP_FILE"
echo "rpi_soc_core_voltage_volts $VOLT_V" >> "$TMP_FILE"

# 3. Ekstrakcja kodu szesnastkowego dławienia jako maski bitowej
THROTTLE_HEX=$(vcgencmd get_throttled | cut -d'=' -f2)
THROTTLE_DEC=$((THROTTLE_HEX))
echo "# HELP rpi_soc_throttled_bitmask Bitmask representing under-voltage or thermal throttling flags" >> "$TMP_FILE"
echo "# TYPE rpi_soc_throttled_bitmask gauge" >> "$TMP_FILE"
echo "rpi_soc_throttled_bitmask $THROTTLE_DEC" >> "$TMP_FILE"

mv "$TMP_FILE" "$FINAL_FILE"

Nadanie praw wykonywania i zaplanowanie uruchamiania co minutę w harmonogramie cron:

chmod +x /opt/scripts/rpi-hardware-metrics.sh
(crontab -l 2>/dev/null; echo "* * * * * /bin/bash /opt/scripts/rpi-hardware-metrics.sh >/dev/null 2>&1") | crontab -

Krok 2: Rekonfiguracja usługi systemd dla Node Exportera

Modyfikacja konfiguracji systemowej demona node_exporter w celu wskazania katalogu z niestandardowymi plikami metryk:

# /etc/default/prometheus-node-exporter
ARGS="--collector.textfile.directory=/var/lib/node_exporter/textfile_collector --collector.filesystem.mount-points-exclude='^/(dev|proc|sys|run)($|/)'"

Restart usługi celem zastosowania nowych flar: systemctl restart prometheus-node-exporter.

Krok 3: Konfiguracja systemu zbierania danych Prometheus

Wdrożenie bazy Prometheus w środowisku Docker Compose z network_mode: host i 15-sekundowym interwałem odpytywania lokalnego Node Exportera:

# /opt/containers/prometheus/prometheus.yml
global:
  scrape_interval: 15s
  evaluation_interval: 15s

scrape_configs:
  - job_name: 'raspberry_pi_baremetal'
    static_configs:
      - targets: ['127.0.0.1:9100']
        labels:
          instance: 'rpi5-homelab'

Krok 4: Wdrożenie Grafany i import paneli Bare-Metal

Uruchomienie Grafany w kontenerze Docker Compose, również z network_mode: host, dodanie bazy Prometheus (http://127.0.0.1:9090) jako domyślnego źródła danych oraz zdefiniowanie paneli w oparciu o zapytania PromQL:

• Panel temperatury rdzenia SoC: rpi_soc_temperature_celsius (Próg alarmowy zdefiniowany na > 75°C).
• Alarm spadku napięcia i dławienia: rpi_soc_throttled_bitmask > 0 (Wskazuje na słaby zasilacz lub przegrzanie, występujące teraz lub od ostatniego rozruchu; alarm pozostaje aktywny aż do ponownego uruchomienia).
• Obciążenie operacjami I/O dysku: rate(node_disk_io_time_seconds_total[1m]) * 100 (Wykrywa zatory kontrolera pamięci flash i zużycie bloków).
• Wskaźnik dostępności pamięci RAM: (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes) * 100.

Krok 5: Kontrola jakości i testy obciążeniowe

W celu potwierdzenia, że potok telemetryczny poprawnie rejestruje wyczerpywanie zasobów, należy przeprowadzić procedurę testów obciążeniowych:

1. Walidacja obciążenia I/O: Wykonanie intensywnego testu dysku narzędziem fio (np. fio --name=test --ioengine=libaio --rw=randwrite --bs=4k --size=1G) i sprawdzenie, czy panel I/O Wait w Grafanie wykazuje skoki opóźnień w czasie rzeczywistym.
2. Symulacja dławienia termicznego: Obciążenie wszystkich rdzeni ARM poleceniem stress-ng --cpu 4 --timeout 120s przy jednoczesnym monitorowaniu rpi_soc_temperature_celsius w bazie Prometheus w celu weryfikacji precyzyjnego pomiaru aż do włączenia wentylatora chłodzącego.
3. Audyt parsowania metryk plikowych: Wykonanie polecenia curl -s http://127.0.0.1:9100/metrics | grep rpi_ w terminalu, co pozwala upewnić się, że własne metryki napięcia i dławienia są udostępniane bez błędów składniowych.

Podsumowanie i mierzalna wartość dodana

Co da się osiągnąć dzięki instrukcji: Wdrożenie autonomicznego potoku diagnostyki wydajności sprzętowej Bare-Metal na platformie Raspberry Pi z wykorzystaniem bazy Prometheus, skryptów Textfile Collector dla SoC oraz wizualizacji w Grafanie.

Resultujący wartość dodana:

• Wczesne wykrywanie awarii nośników: Ciągłe monitorowanie czasu oczekiwania I/O oraz zużycia bloków pamięci flash pozwala na prewencyjną wymianę karty SD lub dysku SSD przed wystąpieniem awarii systemu plików.
• Zapobieganie dławieniu termicznemu: Widoczność temperatury SoC i masek bitowych dławienia w czasie rzeczywistym gwarantuje, że usługi kontenerowe działają z maksymalną częstotliwością bez cichego spadku wydajności.
• Kontrola jakości zasilania: Natychmiastowe rejestrowanie flag spadku napięcia (bit 0, bitmask 0x1) pozwala zidentyfikować uszkodzone zasilacze USB-C lub zbyt duże pobory prądu przez peryferia przed wystąpieniem restartu sprzętu.
