Smart-Home-Beleuchtung verkabeln und wetterfest machen

Bei der Planung eines Smart Homes liegt der Fokus oft auf der Software – Automatisierungen in Home Assistant, Zigbee-Mesh-Netzwerke oder dynamische Szenen. Die wichtigste Komponente für ein zuverlässiges intelligentes Beleuchtungssystem ist jedoch die zugrunde liegende elektrische Architektur.

Ein „smartes“ Haus erfordert einen belastbaren Sicherungskasten und eine wetterfeste physische Ebene. Dieser Leitfaden erläutert, warum die Isolierung von Beleuchtungskreisen unerlässlich ist und wie Außenbeleuchtung korrekt gegen Witterungseinflüsse geschützt wird.

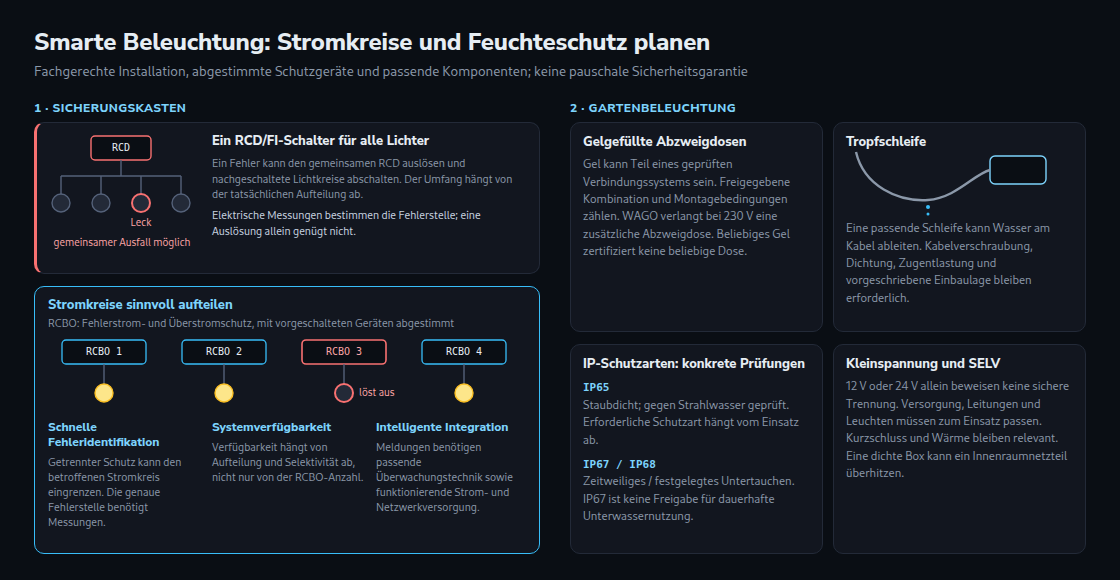

1. Die goldene Regel des Sicherungskastens: Isolierung durch RCBOs

In traditionellen Elektroinstallationen ist es üblich, die Beleuchtung einer gesamten Etage – oder manchmal sogar des ganzen Hauses – an einen einzigen Fehlerstromschutzschalter (RCD/FI-Schalter) anzuschließen. Dies stellt für ein Smart Home einen gravierenden architektonischen Fehler dar.

Wenn Feuchtigkeit in eine einzelne Lampenfassung eindringt oder ein Kabel beschädigt wird, tritt ein Erdschluss (Stromleck) auf. Wenn alle Lichter an einem RCD hängen, führt dieses Leck dazu, dass der gesamte Schutzschalter auslöst und das Haus in Dunkelheit liegt. Zudem wird die Identifizierung der defekten Stelle zu einem zeitaufwendigen Prozess, bei dem jede Leuchte einzeln abgeklemmt werden muss.

Der intelligente Ansatz: Eine Leitung, ein Schutzschalter

Für eine robuste Infrastruktur sollte jede einzelne Beleuchtungsleitung an einen separaten RCBO (Kombination aus RCD und Leitungsschutzschalter) angeschlossen werden.

• Schnelle Fehleridentifikation: Tritt ein Fehler auf, löst nur der RCBO für genau diesen Beleuchtungskreis aus. Der betroffene Raum oder die Zone ist sofort identifizierbar, was die Fehlersuche von Stunden auf Sekunden verkürzt.
• Systemverfügbarkeit: Der Rest des Hauses bleibt beleuchtet. Smart-Home-Hubs, Router und kritische Infrastruktur bleiben trotz eines Defekts an einer Badezimmerlampe in Betrieb.
• Intelligente Integration: Moderne elektrische Verteilungen können einzelne RCBOs überwachen. Löst ein Kreis aus, kann die Home-Assistant-Instanz eine Push-Benachrichtigung senden, die exakt angibt, welcher Bereich betroffen ist.

2. Die Absicherung der Gartenbeleuchtung

Außenbeleuchtung ist die häufigste Quelle für elektrische Fehler. Regen, Schnee, Kondenswasser und Bodenfeuchtigkeit dringen ständig in elektrische Verbindungen ein. Sobald Wasser auf eine 230V-Verbindung trifft, lösen die installierten RCBOs sofort aus.

Einsatz gelgefüllter Abzweigdosen

Standardmäßige IP-zertifizierte Abzweigdosen reichen für erdverlegte oder stark exponierte Verbindungen oft nicht aus, da sich darin Kondenswasser bilden kann.

• Lösung: Verwendung von Vergussgel (auch „Magic Gel“ oder elektrisches Silikonharz genannt). Nach der Kabelverbindung (vorzugsweise mit Wago-Klemmen) wird die gesamte Abzweigdose mit diesem Gel aufgefüllt. Es härtet zu einer festen, gummiartigen Masse aus, verdrängt die Luft vollständig und macht die Verbindung zu 100 % wasserdicht.

Die „Tropfschleife“ (Drip Loop)

Wasser folgt dem Weg des geringsten Widerstands; Kabel wirken wie Leitungen für Regenwasser. Wenn ein Kabel direkt nach unten in eine Leuchte führt, fließt das Wasser am Kabel entlang direkt in das Gehäuse.

• Lösung: Immer eine Tropfschleife bilden. Das Kabel sollte so verlegt werden, dass es unter den Eintrittspunkt der Leuchte durchhängt, bevor es wieder nach oben geführt wird. Die Schwerkraft zwingt das Wasser, am tiefsten Punkt der Schleife abzutropfen, anstatt in die elektrische Verbindung einzudringen.

Strikte Einhaltung von IP-Schutzarten

• IP65: Mindestanforderung für Wandleuchten und überirdische Beleuchtung, die Regen ausgesetzt ist.
• IP67/IP68: Absolute Notwendigkeit für bodennahe Strahler, erdverlegte Kabel oder Unterwasserbeleuchtung in Teichen.

Niedervoltsysteme (12V/24V)

Für maximale Sicherheit und einfachere Abdichtung empfiehlt sich die Umstellung der Außenbeleuchtung auf ein Niedervoltsystem. Der Transformator (230V auf 24V) wird an einem trockenen Ort im Innenbereich oder in einem geschützten IP68-Gehäuse untergebracht. Durch den Garten werden nur 24V-Gleichstromleitungen verlegt. Niederspannung ist für Mensch und Tier deutlich sicherer, und ein geringer Feuchtigkeitseintritt führt seltener zum Auslösen der Hauptschutzschalter im Sicherungskasten.

Zusammenfassung

Ein zuverlässiges Smart Home basiert auf einer soliden Grundlage. Durch die konsequente Verwendung individueller RCBOs für jeden Beleuchtungskreis im Sicherungskasten wird eine maximale Verfügbarkeit und eine mühelose Fehlersuche sichergestellt. In Kombination mit wasserdichten Gartenverbindungen durch Vergussgel und Tropfschleifen entsteht ein Beleuchtungssystem, das sowohl physisch robust als auch digital intelligent ist.
