Überblendungen: Kurven, Zeitlage und Länge

Eine Überblendung senkt einen Audioabschnitt ab und hebt gleichzeitig einen anderen an. Das kann einen Schnitt glätten, den überlappenden Teil aber auch leiser, lauter oder dünner klingen lassen. Entscheidend sind die Verstärkungskurven und das Zusammenspiel der beiden Wellenformen. „Verschiedene Aufnahmen“ bedeutet nicht automatisch, dass die Signale unabhängig voneinander sind.

Zuerst den Schnitt prüfen

Ein abrupter Sprung zwischen Abtastwerten kann einen Klick erzeugen. Ein Nulldurchgang ist ein sinnvoller Ausgangspunkt, weil die Wellenform dort nahe null liegt. Das ist aber keine vollständige Garantie: Zwei Abschnitte können am selben Wert zusammentreffen und sich trotzdem in verschiedene Richtungen bewegen. Bei Stereo liegen die Nulldurchgänge beider Kanäle außerdem nicht zwingend gleichzeitig.

Eine kurze Blende verändert den Pegel allmählich statt schlagartig. Dafür braucht der Schnitt genügend angrenzendes Audiomaterial und eine passende Position. Eine lange Überlappung kann einen Schlagzeuganschlag abschwächen oder zwei musikalische Ereignisse vermischen, die getrennt bleiben sollen. Klickfreiheit und Erhalt des gewünschten Klangs gehören deshalb beide zur Kontrolle.

Lineare Blende und gleiche Leistung lösen verschiedene Fälle

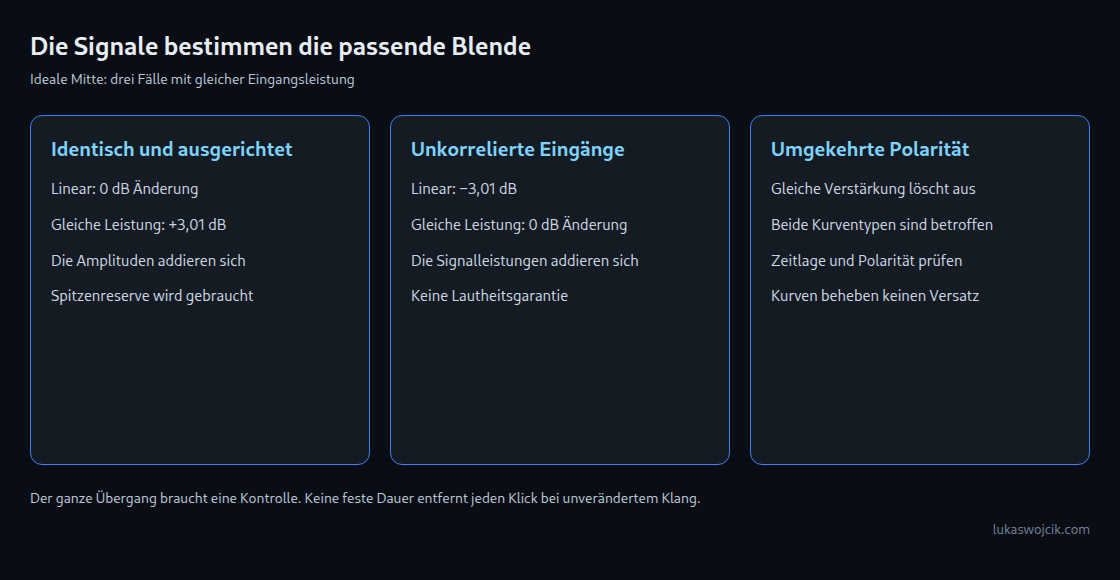

In der Mitte einer linearen Überblendung hat jede Seite eine Verstärkung von 0,5. Identische, zeitlich ausgerichtete Signale addieren sich damit wieder zum ursprünglichen Pegel. Bei unkorrelierten Signalen verlaufen die Wellenformen im betrachteten Abschnitt nicht systematisch gemeinsam. Haben beide Eingänge die gleiche Leistung, addieren sich dagegen die Leistungen. Das Ergebnis ist die halbe ursprüngliche Leistung, also etwa −3,01 dB.

Bei einer Viertelsinus-Blende gleicher Leistung beträgt jede Verstärkung in der Mitte etwa 0,707. Unkorrelierte Eingänge gleicher Leistung behalten damit ihre erwartete Gesamtleistung. Identische, ausgerichtete Eingänge addieren sich dagegen zur etwa 1,414-fachen Amplitude: +3,01 dB. Liegt eine Spur bereits nahe am Vollausschlag, ist deshalb Spitzenreserve nötig.

Das sind Vergleiche der Signalleistung, keine Zusagen zur wahrgenommenen Lautheit. Musik verändert sich mit der Zeit; die Eingänge können außerdem unterschiedlich laut sein. Ein einzelner Messwert in der Mitte beschreibt nicht den gesamten Übergang.

Der fehlende Fall: Signale können sich auslöschen

Korrelation beschreibt, wie die Wellenformen gemeinsam verlaufen. +1 bedeutet gleichgerichteten Verlauf, 0 keine Korrelation im betrachteten Abschnitt und −1 entgegengesetzten Verlauf. Zwei Mikrofone an derselben Quelle oder zwei Schichten eines Klangs können positiv oder negativ korreliert sein. Der Pegelfehler ist deshalb nicht auf 0 bis 3,01 dB begrenzt.

Ein Beispiel: Eine Verzögerung um 1 ms verschiebt einen 500-Hz-Sinus um eine halbe Schwingung. Gleiche Verstärkung löscht diese Frequenz dann in der Mitte aus. Der Wechsel von einer linearen Blende zu gleicher Leistung behebt den Zeitversatz nicht. Bei breitbandigem Material kann ein Versatz mehrere frequenzabhängige Einbrüche erzeugen; das heißt Kammfilterung.

Für Eingänge ohne Gleichanteil (keine konstante Verschiebung von null), mit gleicher Leistung und der Korrelation ρ lautet die Ausgangsleistung relativ zu einem Eingang: g1² + g2² + 2ρg1g2. g1 und g2 bezeichnen die Verstärkungen der beiden Eingänge. Der letzte Term erklärt den Unterschied. Positive Korrelation erhöht die Leistung, negative vermindert die Leistung. Bei exakt umgekehrter Polarität und gleicher Verstärkung ist die ideale Summe null.

Was die FFmpeg-Prüfung gemessen hat

Geprüft wurde FFmpeg 7.1.5 mit 44,1 kHz und einer Sekunde Überblendung. Ein konstanter Wert an einem Eingang und null am anderen machten die einzelne Verstärkungskurve sichtbar. Aus den gemessenen Verstärkungen wurden die Fälle identischer und unkorrelierter Eingänge berechnet. Das prüft die Filterkurven, ersetzt aber keinen Hörtest und ist keine Messung von FL Studio.

Die angezeigten Werte sind gerundet. Durch die einzelnen Abtastpositionen unterscheiden sich die beiden Verstärkungen am gewählten Mittelpunkt geringfügig. Der lineare Fall mit identischen Signalen lag ungerundet bei etwa −0,00020 dB. Die idealen Formeln beschreiben kontinuierliche Kurven; die Software arbeitet mit einzelnen Abtastwerten.

Kubische oder exponentielle Verläufe können absichtlich einen Einbruch erzeugen. Das macht diese Kurven nicht grundsätzlich ungeeignet: Selbst die FFmpeg-Dokumentation verwendet exponentielle Blenden als Beispiel. In den beiden gezeigten Fällen halten diese Kurven lediglich den Pegel nicht konstant.

Die Blendenlänge braucht eine eigene Entscheidung

Es gibt keine allgemeine Dauer, die jeden Klick entfernt und den Klang unverändert lässt. Wenige Millisekunden können bei einem kleinen Schnitt als Ausgangspunkt dienen. Bassphase, Anschlag, angrenzendes Material und Überlappung können eine andere Wahl verlangen. Die Tonhöhe allein bestimmt keine ausreichende Blendenlänge.

Auch eine Messreihe mit 6 dB weniger Hochtonenergie bei jeder Verdopplung der Dauer ist kein allgemeines Gesetz für jede Kurve und Aufnahme. Entscheidend ist der konkrete Übergang: Klick, Pegeländerung, verlorener Anschlag und Auslöschung.

FL Studio dokumentiert „Out only“ mit 10 ms als Voreinstellung zur Klickunterdrückung (Declicking). Manuelle Audio-Clip-Blenden deaktivieren dieses Declicking. Die 200-ms-Option „Crossfade“ verwendet Material um geschnittene Grenzen und ist nicht dieselbe Bearbeitung wie eine gewöhnliche Überlappungsblende. Solchen Einstellungen lassen sich deshalb keine Klickpegel aus einer Messung mit einem anderen Programm zuschreiben.

Ein praktischer Ablauf

1. Die Schnittposition wird in beiden Kanälen auf Werte und Bewegungsrichtung der Wellenform geprüft.
2. Die Überlappung enthält das gewünschte Material. Linear ist ein Ausgangspunkt für passende, ausgerichtete Signale; gleiche Leistung für weitgehend unabhängige Abschnitte ähnlichen Pegels.
3. Der gesamte Übergang wird auf Anhebung, Absenkung und dünnen Klang geprüft. Vor einer Pegelkorrektur bei Auslöschung werden Zeitversatz und Polarität untersucht.
4. Die Dauer wird so angepasst, dass Anschläge und musikalischer Ablauf erhalten bleiben. Der fertige Ausgang braucht zusätzlich eine Kontrolle auf Übersteuerung.

Eine Blende verändert die Amplitude über die Zeit und kann das Spektrum verändern. Dadurch wird Ton nicht von selbst vor seinen ursprünglichen Beginn verschoben. Vorschwingen bestimmter Filter ist ein anderer Effekt. Auch Encoder-Vorlauf an einer Dateigrenze ist gesondert zu betrachten; ein Header-Prüfer beweist keine lückenlose Wiedergabe im Player.
