Vocal chain w FL Studio: kolejność efektów oraz pomiary filtru, kompresji i de-essingu

Vocal chain to ciąg efektów przetwarzających ścieżkę wokalu. Filtr górnoprzepustowy osłabia niskie zakłócenia, kompresor wyrównuje różnice poziomu, a de-esser ogranicza silne głoski syczące. Osobna ścieżka miksera FL Studio z dziesięcioma slotami efektów ułatwia uporządkowanie tych zadań. Nie każde nagranie potrzebuje wszystkich efektów.

Przykład łączy wskazówki z podręcznika FL Studio z pomiarami sztucznego sygnału przypominającego głos w FFmpeg. Zmierzono filtr górnoprzepustowy, kompresję i de-essing. Pitcher, Edison, pogłos, delay i Soundgoodizer nie były mierzone. Liczby opisują ten układ testowy; właściwe ustawienia nadal zależą od nagrania i zamierzonego brzmienia.

Jak wykonano pomiary

• Sygnał: 24 sekundy mono przy 48 kHz, z 48 sylabami o jednakowej budowie. Każda sylaba zawiera 300 ms samogłoski, 120 ms syczenia i 80 ms przerwy. Samogłoska składa się z tonu podstawowego 180 Hz oraz harmonicznych do 4,5 kHz, czyli całkowitych wielokrotności tonu podstawowego. Szczyty wynoszą −12 dBFS dla samogłoski i −18 dBFS dla szumu syczącego w paśmie 5–10 kHz. Ciągły ton 45 Hz i krótki impuls 30 Hz co dwie sekundy modelują niskie zakłócenia oraz podmuch przy mikrofonie. Całość osiąga −1,86 dBFS. 0 dBFS oznacza pełną skalę cyfrową; wartości ujemne leżą poniżej tego odniesienia.
• Efekty: FFmpeg 7.1.5. Filtr górnoprzepustowy składa się z dwóch filtrów drugiego rzędu połączonych szeregowo; daleko poniżej częstotliwości granicznej daje około 24 dB spadku na oktawę. Przy samej granicy tłumienie wynosi około 6 dB. Kompresor: próg −20 dBFS, stosunek 4:1, knee=6, release 120 ms, detekcja RMS i brak dodatkowego wzmocnienia. knee=6 to wartość parametru, nie 6 dB. De-esser: korektor dynamiczny przy 7 kHz, Q=1,4, ratio=4 i attack 1 ms. Q opisuje szerokość pasma; ratio w tym filtrze jest współczynnikiem wzmocnienia, a nie stosunkiem kompresji 4:1.
• Analiza: transformata Fouriera rozdziela zakresy częstotliwości. Dla każdego zakresu obliczany jest poziom RMS, czyli miara średniej siły sygnału. Pomiar samogłoski obejmuje 150 Hz–4 kHz od 50 do 280 ms każdej sylaby; pomiar syczenia obejmuje 5–10 kHz od 310 do 410 ms. Wartości RMS są najpierw uśredniane liniowo po 48 sylabach, a następnie przeliczane na dB. Głośność w LUFS pochodzi z pomiaru FFmpeg według ITU-R BS.1770; różnica w LU opisuje zmianę tego wskazania.
• Zakres wniosków: filtry i kompresory FFmpeg nie odtwarzają wtyczek FL. Zmierzone poziomy nie stanowią też oceny odsłuchowej. Takie same nazwy regulatorów lub wartości liczbowe nie gwarantują tego samego wyniku.

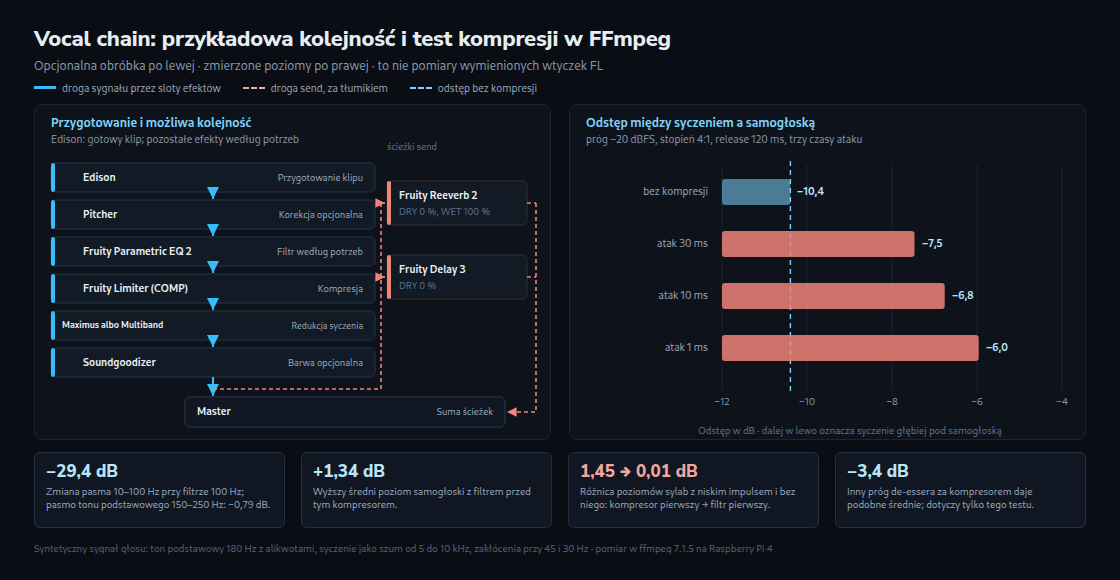

1. Osobna ścieżka miksera i przygotowanie nagrania

Podręcznik opisuje 500 ścieżek insert miksera, po dziesięć slotów efektów każda. Osobna ścieżka ułatwia niezależną obróbkę wokalu. Odpowiedni zapas poniżej 0 dBFS podczas nagrania pomaga uniknąć przesterowania przez niespodziewane szczyty; jeden poziom docelowy nie pasuje do każdego toru. Podlinkowany kalkulator bufora przelicza rozmiar bufora i częstotliwość próbkowania na czas. Najniższe stabilne ustawienie zależy również od sterownika, sprzętu i obciążenia komputera. Materiały powiązane: kalkulator opóźnienia i bufora

Edison to edytor audio ładowany do slotu efektu, który nagrywa sygnał z tego miejsca. Czyszczenie i montaż dotyczą zarejestrowanego materiału. Gotowy klip wraca następnie do Playlist. Samo wczytanie Edisona nie uruchamia automatycznej naprawy wokalu przepływającego przez ścieżkę. Odszumianie, usuwanie trzasków i naprawa przesterowanych fragmentów mogą pomóc, ale nie zastępują nagrania bez zniekształceń.

2. Korekcja wysokości dźwięku w razie potrzeby

Pitcher koryguje materiał jednogłosowy według tonacji i skali. Szybkość korekcji wpływa na słyszalne przejścia między dźwiękami. Funkcje formantowe wpływają na barwę przy zmianie wysokości; nie gwarantują niezmienionego brzmienia głosu. MIDI może wyznaczać dźwięki docelowe, a Harmonize dodaje głosy.

Image-Line zaleca dla Pitchera suchy sygnał jednogłosowy i wczesne miejsce w torze efektów. Pogłos, akordy i kilka głosów utrudniają rozpoznawanie wysokości. To konkretny powód takiego ustawienia, a nie ogólna zasada wymagająca umieszczenia każdej korekcji wysokości przed każdym kompresorem.

3. Ograniczanie niskich zakłóceń filtrem górnoprzepustowym

Korektor zmienia siłę wybranych zakresów częstotliwości. Fruity Parametric EQ 2 oferuje siedem pasm, w tym filtry górnoprzepustowe. Taki filtr osłabia niskie częstotliwości, w dużej mierze przepuszczając wyższe. Znaczenie mają zarówno nachylenie, jak i kształt filtru. Nawet dwa filtry opisane jako 24 dB na oktawę mogą tłumić inaczej przy częstotliwości granicznej. Tryb FFT z liniową fazą zwiększa opóźnienie wtyczki; tryb standardowy lepiej pasuje zatem do toru nagraniowego o małym opóźnieniu.

Poniższa tabela dotyczy filtru FFmpeg. Pasmo 10–100 Hz zawiera głównie dodane niskie zakłócenia; pasmo 150–250 Hz obejmuje ton podstawowy. Są to poziomy RMS pasm całego sygnału, a nie osobne pomiary poszczególnych źródeł dźwięku.

Przy 100 Hz poziom niskiego pasma spada o 29,38 dB, a pasma tonu podstawowego o 0,79 dB. Przy 150 Hz zmiany wynoszą 42,95 oraz 3,42 dB. Wyższa granica usuwa tutaj więcej niskiej energii, lecz mocniej osłabia ton podstawowy. Już 60 Hz obniża szczyt o około 9 dB. Ten dodatkowy zapas do pełnej skali powstaje po obróbce i nie naprawia nagrania, które wcześniej zostało przesterowane.

Jedna częstotliwość graniczna nie pasuje do każdego głosu. Ważne jest rozróżnienie niskich zakłóceń od składników potrzebnych do zamierzonego brzmienia. Pół oktawy poniżej 180 Hz wypada około 127 Hz, nie 120 Hz. Taki odstęp również nie jest ogólną regułą ustawiania; 100 Hz to wybrana wartość porównawcza w tym teście.

Co zmienia filtr przed tym kompresorem

Badany kompresor wyznacza redukcję na podstawie całego sygnału wejściowego. Niskie zakłócenia mogą więc ściszać również samogłoskę. Wcześniejszy filtr górnoprzepustowy ogranicza ten wpływ. Kompresory z filtrowanym sygnałem sterującym mogą działać inaczej. Przy pozostałych ustawieniach bez zmian wyniki są następujące:

Filtr przed kompresorem podnosi średni poziom samogłoski o 1,34 dB, a zmierzoną głośność o 1,3 LU. Przy odwrotnej kolejności sylaby z dodanym niskim impulsem leżą średnio 1,45 dB poniżej pozostałych; z filtrem na początku różnica wynosi 0,01 dB. To zmierzona różnica poziomu. Jej słyszalność jako krótkiego ściszenia nie została sprawdzona.

4. Kompresja w zakładce COMP w Fruity Limiter

THRESH wyznacza próg działania, RATIO stosunek powyżej progu, a KNEE kształt przejścia do redukcji. ATT w zakładce COMP wpływa na szybkość narastania kompresji; REL na ustępowanie redukcji. Bardzo krótkie czasy mogą powodować zniekształcenia. SUSTAIN steruje uśrednianiem w detekcji poziomu. GAIN wzmacnia sygnał za kompresorem i przed limiterem. Ważne: według podręcznika COMP-ATT nie tworzy wyprzedzenia lookahead. Dopiero ATT w zakładce LIMIT wyznacza wyprzedzenie limitera i związane z nim opóźnienie.

W teście zastosowano 4:1, attack 10 ms i release 120 ms. Takie liczby są punktami wyjścia do porównania, a nie ustawieniami dla każdego wokalu. Ważniejsze są wyrównane sylaby, zachowane początki głosek i porównanie przy zbliżonej głośności wyjściowej. Podlinkowany artykuł o sidechain opisuje sterowanie z innej ścieżki. Materiały powiązane: kompresja sidechain w FL Studio

5. Ukierunkowane ograniczanie syczenia

De-esser osłabia silne głoski syczące, na przykład wybijające się „s”. Istotny zakres często leży między 4 a 12 kHz, ale jego położenie zależy od głosu i nagrania. W przeciwieństwie do stałego cięcia korektorem redukcja pojawia się po odpowiednim wyzwoleniu. Pozwala to lepiej zachować jasne składniki poza syczeniem.

W presecie Maximusa „De-esser Split Band” wyłączona jest kompresja niskiego pasma: niski sygnał pozostaje słyszalny. Wysokie pasmo jest wyłączone, przez co środkowe sięga do 20 kHz; wyłączona jest również kompresja master. Środkowe pasmo ogranicza górny zakres. PRE GAIN określa poziom wchodzący w tę obróbkę, a POST GAIN kompensuje go na wyjściu. Fruity Multiband Compressor oferuje alternatywnie trzy niezależnie przetwarzane pasma. Częstotliwości podziału, próg i czasy wymagają dopasowania do nagrania.

W teście kompresja mocniej osłabia głośniejsze samogłoski niż cichsze odcinki syczące. Poziomy zbliżają się do siebie. „Różnica” w tabeli oznacza poziom syczenia minus poziom samogłoski; mniej ujemna wartość oznacza względnie silniejsze syczenie.

Syczenie traci najwyżej 0,78 dB, a samogłoski do 5,21 dB. Odstęp zmniejsza się o 2,92–4,43 dB względem sygnału nieprzetworzonego. Wyjaśnia to możliwe względne wzmocnienie syczenia mimo spadku poziomów bezwzględnych. Sam test nie dowodzi słyszalnej ostrości ani ogólnego działania każdego szybkiego ataku.

De-esser przed kompresorem czy za nim: porównanie również ustawień

Druga próba dobiera próg de-essera osobno dla każdej pozycji. Cel to pierwotna średnia różnica −10,39 dB między syczeniem a samogłoską. Pozostałe ustawienia pozostają takie same:

Po dopasowaniu progów poziomy końcowe różnią się najwyżej o 0,09 dB. Za kompresorem wymagany próg leży w tym teście 3,4 dB niżej. Samo przeniesienie efektu bez zmiany regulatorów nie pokazuje zatem, czy obie pozycje mogą dać podobną równowagę. Równe średnie nie dowodzą jednak identycznych przebiegów ani jednakowej obróbki każdej sylaby.

Obie pozycje są możliwe. Za kompresorem de-esser może poprawiać zmienioną już równowagę; przed kompresorem może ograniczać silne syczenie na wejściu. Próg i czas powrotu wymagają porównania w pełnym torze efektów. Wyniki nie uzasadniają ogólnego zalecenia release od 5 do 40 ms.

6. Dalsze kształtowanie barwy tylko w razie potrzeby

Soundgoodizer korzysta z silnika Maximusa i miesza wejście z przetworzonymi wyjściami trzech pasm kompresora. Presety A–D określają różne sposoby obróbki. Nie jest to zatem efekt służący wyłącznie do saturacji. Dodatkowe kształtowanie barwy może pasować do nagrania, ale nie jest obowiązkowe ani nie musi kończyć łańcucha wokalu.

Po dalszej obróbce dynamiki lub zniekształcaniu warto ponownie ocenić syczenie. Nieliniowe zniekształcenia mogą tworzyć dodatkowe harmoniczne. Soundgoodizer i saturacja nie były mierzone w tym doświadczeniu.

Pogłos i delay przez ścieżki send

Ścieżka send to dodatkowy równoległy tor efektu: suchy głos pozostaje słyszalny, a jego kopia otrzymuje pogłos lub echo. Ułatwia to niezależne ustawienia i wspólną przestrzeń dla kilku ścieżek. Pogłos i delay mogą też działać jako insert z odpowiednią proporcją sygnału suchego i przetworzonego. Wysyłki miksera znajdują się za tłumikiem; Fruity Send umożliwia wcześniejsze pobranie sygnału w torze efektów.

Dla osobnej wysyłki pogłosowej podręcznik Fruity Reeverb 2 podaje DRY 0% i WET 100%. Zapobiega to dodaniu drugiego suchego głosu przez powrót pogłosu. DELAY przesuwa początek odbić. DEC opisuje spadek o 60 dB względem początku pogłosu, a nie bezwzględny poziom docelowy −60 dBFS. Filtry i tłumienie kształtują brzmienie ogona pogłosowego.

Osobna wysyłka echa w Fruity Delay 3 również wymaga wyjściowego DRY na 0%. Czas można ustawić w milisekundach lub zsynchronizować z tempem. Szesnaście kroków odpowiada jednemu taktowi w typowym układzie 4/4, ale nie w każdym metrum. Dla wejścia mono podręcznik wymaga także odpowiedniego ustawienia PAN, aby powtórzenia Ping Pong przechodziły między stronami. Kalkulator BPM podaje odpowiadające sobie wartości czasu. Materiały powiązane: kalkulator BPM i delaya

Przykładowy podział zadań

Wspólna szyna wokalna i kontrola końcowa

Kilka ścieżek wokalnych może trafić na wspólną szynę. Dodatkowa kompresja jest opcjonalna. Połączenia nie powinny przypadkowo wysyłać głosów do mastera jednocześnie bezpośrednio i przez szynę. LUFS opisuje zmierzoną głośność; true peak szacuje również szczyty między zapisanymi próbkami. Obie wartości pomagają ocenić gotowy sygnał. Korelacja lub mid/side całego miksu nie dowodzą jednak centralnego położenia pojedynczego głosu; znaczenie mają również odsłuch osobnej ścieżki, panorama oraz poziomy lewego i prawego kanału. Podlinkowany artykuł o masteringu dotyczy gotowego miksu. Materiały powiązane: miernik LUFS i true peak · narzędzie do korelacji stereo i mid/side · mastering do głośności streamingowej

Ograniczenia doświadczenia

• Filtry FFmpeg i wtyczki FL działają inaczej. Maximus oferuje zwłaszcza swobodnie kształtowane charakterystyki. Liczby w artykule nie są pomiarami wymienionych wtyczek FL ani gotowymi ustawieniami do bezpośredniego przeniesienia.
• Sztuczny sygnał zawiera regularne sylaby, bez akustyki pomieszczenia, oddechów i vibrata. Prawdziwe nagrania mogą wykazać większy, mniejszy lub inny wpływ kolejności.
• Porównanie filtrów dotyczy tego sygnału z tonem podstawowym 180 Hz i dodanymi zakłóceniami. Inne głosy, kształty filtrów i widma zakłóceń zmieniają wynik. Ostre rozdzielenie pasm podczas analizy może ponadto wpływać na przebieg w czasie.
• Przy niezmienionym progu dodatkowa próba z release 40 ms daje redukcję syczenia o 19,40 dB przed kompresorem i 5,15 dB za nim. Przy 5 ms wyniki to 15,19 i 15,32 dB. Przy 200 ms poziom samogłoski spada dodatkowo o 5,34 i 3,21 dB. Przyczyna dużej różnicy przy 40 ms nie została wyodrębniona. Wynik został odtworzony, ale nie uzasadnia ogólnego zalecenia takiego czasu powrotu.
• Informacje o obsłudze pochodzą z podręcznika Image-Line. Praktyczne testy tych wtyczek FL oraz porównanie odsłuchowe nie należą do pomiaru.

Źródła

• Image-Line: Mixer – sloty efektów, szyny i połączenia wysyłek.
• Image-Line: Fruity Parametric EQ 2 – kształty filtrów i opóźnienie trybu FFT.
• Image-Line: Fruity Limiter – oddzielne funkcje attack w COMP i LIMIT oraz przepływ sygnału.
• Image-Line: De-Essing Options in FL Studio – podstawy ograniczania syczenia w wybranym paśmie.
• Image-Line: Maximus Tutorials – budowa presetu de-essera z podziałem pasm.
• Image-Line: Fruity Multiband Compressor – trzy pasma częstotliwości i ich przetwarzanie.
• Image-Line: Fruity Reeverb 2 – ustawienia wysyłki i względny czas zaniku.
• Image-Line: Fruity Delay 3 – czas, suche wyjście i działanie ping-pong.
• Image-Line: Pitcher – wejście jednogłosowe, korekcja wysokości i Harmonize.
• Image-Line: Soundgoodizer – mieszanie przetworzonych pasm Maximusa.
• Image-Line: Edison – nagrywanie i edycja klipów audio.
• FFmpeg 7.1.5 – parametry filtrów w odtworzonym teście.
