Budowa niezawodnej sieci mesh Zigbee i Thread w bloku mieszkalnym
Spis treści
Wdrożenie niezawodnych bezprzewodowych sieci sensorycznych w budynkach wielorodzinnych i blokach mieszkalnych wiąże się ze złożonymi wyzwaniami z zakresu inżynierii fal radiowych (RF). Wysokie zagęszczenie sieci Wi-Fi 2,4 GHz pochodzących z sąsiednich lokali, w połączeniu ze ścianami z żelbetu i instalacjami ogrzewania podłogowego, często prowadzi do utraty pakietów, wysokich opóźnień oraz powstawania „martwych stref” dla energooszczędnych protokołów IEEE 802.15.4, takich jak Zigbee i Thread. Zbudowanie sieci mesh o zerowym wskaźniku awaryjności wymaga rygorystycznej separacji widma radiowego, strategicznego rozmieszczenia węzłów routingowych zasilanych z sieci elektrycznej oraz sprzętowej izolacji centralnych koordynatorów.
1. Zarządzanie widmem radiowym i alokacja kanałów
Protokoły Zigbee, Thread oraz Wi-Fi 2,4 GHz funkcjonują w tym samym paśmie ISM. Do interferencji dochodzi, gdy punkty dostępowe Wi-Fi nakładają się na częstotliwości pracy urządzeń 802.15.4. Precyzyjna separacja kanałów jest warunkiem koniecznym:
- Konfiguracja kanałów Wi-Fi: Standardowe sieci Wi-Fi powinny być rygorystycznie zablokowane na niepokrywających się kanałach 1, 6 lub 11 przy szerokości pasma 20 MHz.
- Wybór kanału Zigbee: Aby pracować w pasmach bocznych pomiędzy głównymi częstotliwościami Wi-Fi, sieci Zigbee muszą być skonfigurowane na Kanale 25 (2475 MHz) lub Kanale 26 (2480 MHz). Kanał 26 znajduje się całkowicie powyżej pasma kanału 11 sieci Wi-Fi.
- Separacja sieci Thread: Jeśli protokół Thread (Matter over Thread) działa równolegle z Zigbee, routerom brzegowym Thread (Border Router) należy przypisać niezależną częstotliwość, np. Kanał 15 lub Kanał 20, w celu uniknięcia kolizji.
2. Izolacja sprzętowa: Eliminacja zakłóceń USB 3.0
Porty USB 3.0 oraz zewnętrzne dyski SSD generują szerokopasmowe szumy elektromagnetyczne w paśmie 2,4 GHz, co drastycznie obniża czułość odbiorczą koordynatorów Zigbee i routerów Thread wpiętych bezpośrednio w porty serwera.
- Koordynatory Ethernet / PoE: Najbardziej odpornym architektonicznie rozwiązaniem jest zastąpienie lokalnych adapterów USB koordynatorami sieciowymi (np. SLZB-06 lub TubesZB) zasilanymi przez Power over Ethernet (PoE). Urządzenia te da się umieścić centralnie w korytarzach, z dala od szaf serwerowych.
- Ekranowane przewody przedłużające: W przypadku konieczności zastosowania koordynatorów USB, wymagane jest podłączenie ich za pomocą ekranowanego przedłużacza USB 2.0 (o długości minimum 1,5 metra) w celu fizycznego oddalenia anteny od płyty głównej i zasilacza serwera.
3. Budowa szkieletu sieci mesh krok po kroku

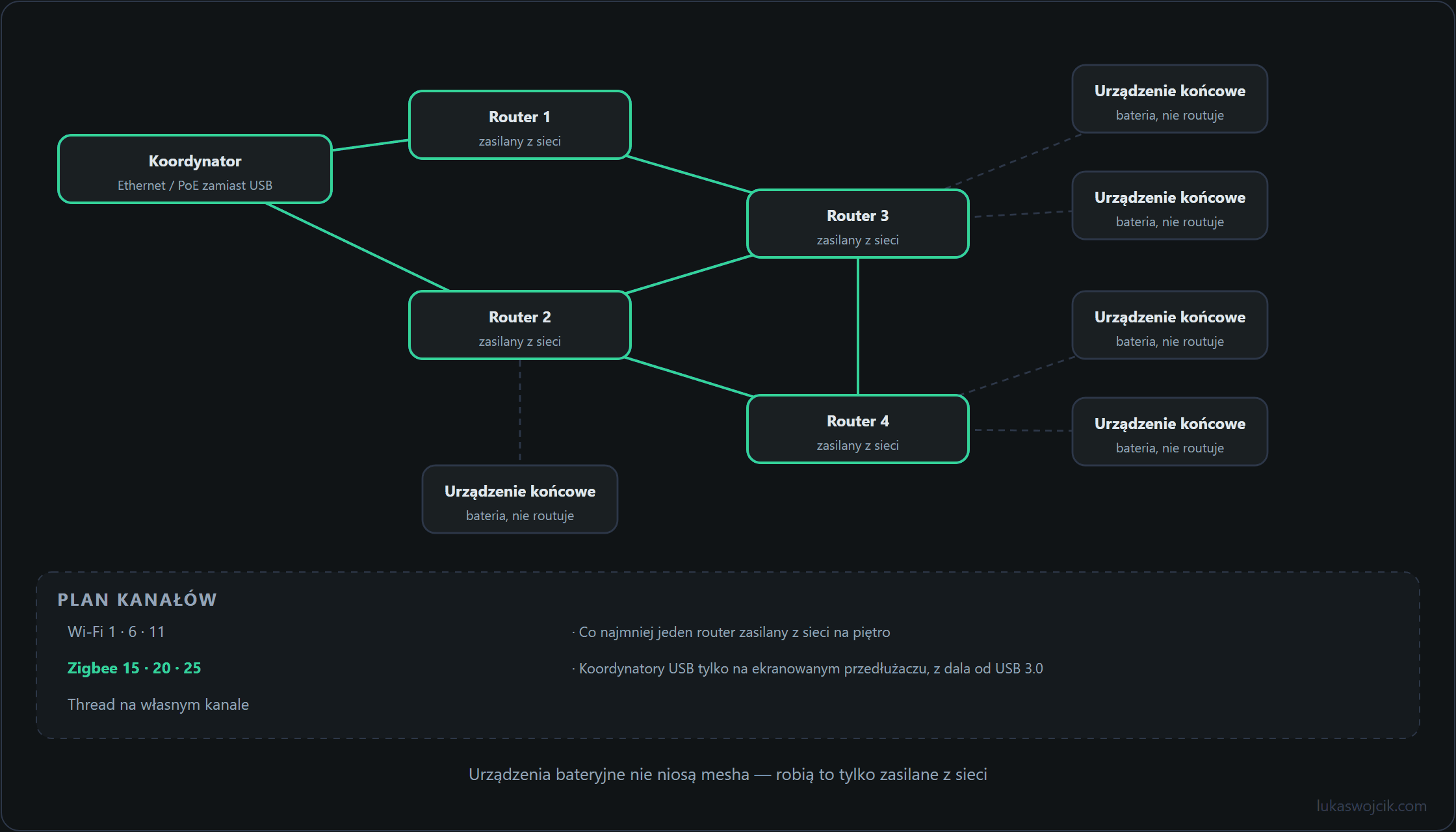

Stabilna topologia mesh wymaga zachowania odpowiednich proporcji pomiędzy routerami zasilanymi z sieci 230 V a urządzeniami końcowymi na baterie:
- Szkielet routingowy: W budynkach wielorodzinnych ze ścianami z żelbetu w każdym pomieszczeniu należy zamontować na stałe co najmniej jeden router zasilany z sieci (np. podtynkowy moduł przekaźnika z przewodem neutralnym lub inteligentne gniazdko).
- Weryfikacja wskaźnika LQI: Wskaźnik jakości połączenia (LQI – Link Quality Indication) pomiędzy głównymi routerami musi stale przekraczać wartość 100. Spadki poniżej 80 oznaczają wysoką retransmisję pakietów i wymagają dołożenia węzłów pośredniczących.
- Parowanie w miejscu docelowym (In-Situ): Czujniki bateryjne (ruchu, otwarcia, temperatury) muszą być zawsze parowane w ich docelowym miejscu montażu (a nie przy koordynatorze), co gwarantuje przyłączenie do optymalnego radiowo routera w bliskim otoczeniu.
- Bezpośrednie wiązanie (Zigbee Binding): Dla krytycznych obwodów oświetleniowych należy skonfigurować bezpośrednie wiązanie IEEE 802.15.4 pomiędzy włącznikami ściennymi a oprawami. Zapewnia to autogeniczną pracę oświetlenia nawet w przypadku awarii centralnego serwera lub koordynatora.
Produkcyjna konfiguracja Zigbee2MQTT (Optymalizacja kanału i mocy)
# configuration.yaml dla Zigbee2MQTT
homeassistant: true
permit_join: false
mqtt:
base_topic: zigbee2mqtt
server: 'mqtt://192.168.10.10:1883'
serial:
# Wykorzystanie koordynatora sieciowego PoE Zigbee
port: 'tcp://192.168.10.50:6638'
advanced:
# Wybór Kanału 25 w celu uniknięcia kolizji z Wi-Fi 1, 6 i 11
channel: 25
# Zwiększenie mocy nadawczej dla ścian żelbetowych (do 20 dBm dla CC2652P)
transmit_power: 10
network_key: GENERATE
availability:
active:
timeout: 10
passive:
timeout: 15004. Podsumowanie i wartość architektoniczna
Co da się osiągnąć dzięki temu poradnikowi: Zbudowanie bezawaryjnej, wysoce zagęszczonej sieci mesh Zigbee i Thread w budynkach wielorodzinnych poprzez separację widma radiowego, zastosowanie oddalonych koordynatorów PoE oraz stałego szkieletu routerów zasilanych z sieci elektrycznej.
Wynikająca z tego wartość: Martwe strefy radiowe, gubienie sygnału z czujników oraz opóźnienia w transmisji poleceń zostają trwale wyeliminowane. Nawet w środowiskach nasyconych dziesiątkami nakładających się sieci Wi-Fi oraz obecnością grubych ścian żelbetowych, telemetria i automatyzacje smart home działają z niezawodnością poniżej 50 milisekund. Ponadto protokoły bezpośredniego wiązania gwarantują lokalne sterowanie oświetleniem podczas prac serwisowych na serwerze.
