Aufbau eines robusten Zigbee & Thread Mesh-Netzwerks im Mehrfamilienhaus

Der Betrieb zuverlässiger drahtloser Sensornetzwerke in Mehrfamilienhäusern (MFH) und Wohnanlagen bringt komplexe funktechnische Herausforderungen mit sich. Eine hohe Dichte an 2,4-GHz-WLAN-Netzen von Nachbarn führt in Kombination mit Stahlbetonwänden und Fußbodenheizungen häufig zu Paketverlusten, hoher Latenz und „toten Winkeln“ bei energiesparenden IEEE-802.15.4-Protokollen wie Zigbee und Thread. Der Aufbau eines ausfallsicheren Smart-Home-Mesh-Netzwerks erfordert eine strikte Kanaltrennung im Frequenzspektrum, die strategische Platzierung netzbetriebener Routing-Knoten und die hardwareseitige Isolation der zentralen Koordinatoren.

1. Frequenzspektrum-Management & Kanalallokation

Zigbee, Thread und 2,4-GHz-WLAN operieren im selben ISM-Frequenzband. Interferenzen treten auf, wenn WLAN-Access-Points mit energiearmen 802.15.4-Kanälen überlappen. Eine präzise Kanaltrennung ist daher zwingend erforderlich:

• WLAN-Kanalbelegung: Standard-WLAN-Netzwerke sollten strikt auf die überlappungsfreien Kanäle 1, 6 oder 11 mit einer Kanalbandbreite von 20 MHz fixiert werden.
• Zigbee-Kanalwahl: Um in den Frequenzlücken zwischen den WLAN-Hauptkanälen zu operieren, sind Zigbee-Netzwerke auf Kanal 25 (2475 MHz) oder Kanal 26 (2480 MHz) zu konfigurieren. Kanal 26 liegt vollständig oberhalb von WLAN-Kanal 11.
• Thread-Netzwerktrennung: Wird Thread (Matter over Thread) parallel zu Zigbee betrieben, muss den Thread Border Routern eine unabhängige Frequenz, beispielsweise Kanal 15 oder Kanal 20, zugewiesen werden, um Kollisionen zu verhindern.

2. Hardware-Isolation: Eliminierung von USB-3.0-Interferenzen

USB-3.0-Anschlüsse und externe SSD-Festplatten emittieren breitbandiges elektromagnetisches Rauschen im 2,4-GHz-Spektrum, was die Empfangsempfindlichkeit von direkt am Server eingesteckten Zigbee- und Thread-Koordinatoren drastisch reduziert.

1. Ethernet- / PoE-Koordinatoren: Die robusteste architektonische Lösung ist der Ersatz lokaler USB-Sticks durch netzwerkangebundene Koordinatoren (z. B. SLZB-06 oder TubesZB) mit Power-over-Ethernet-Versorgung (PoE). Diese lassen sich zentral in Fluren abseits von Server-Racks positionieren.
2. Geschirmte Verlängerungskabel: Falls USB-Koordinatoren eingesetzt werden müssen, ist der Anschluss über ein geschirmtes USB-2.0-Verlängerungskabel (mindestens 1,5 Meter Länge) erforderlich, um die Antenne physisch von Mainboards und Netzteilen zu distanzieren.

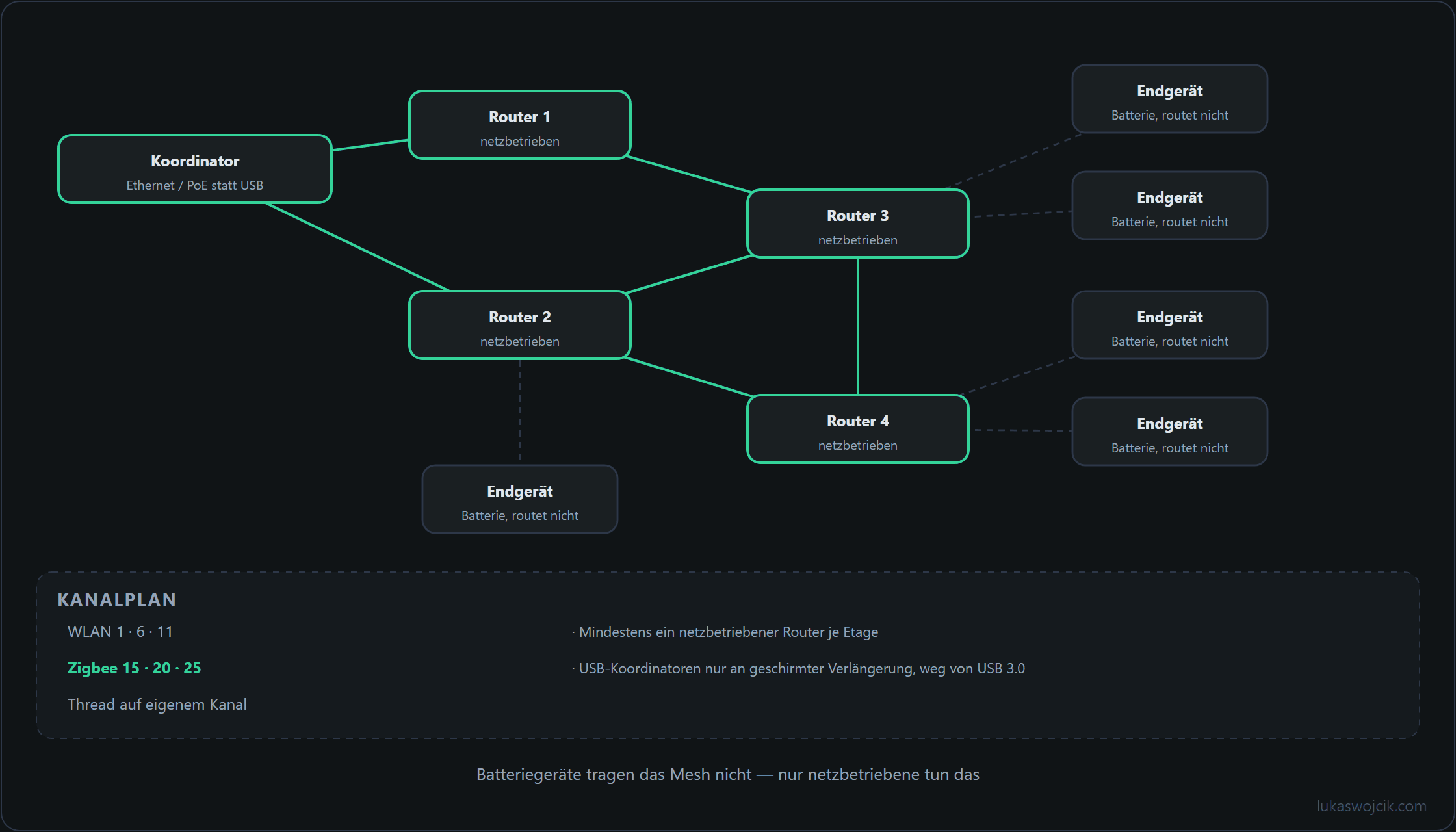

3. Schritt-für-Schritt-Aufbau der Mesh-Backbone-Architektur

Eine stabile Mesh-Topologie erfordert ein strukturiertes Verhältnis zwischen netzbetriebenen Routern und batteriebetriebenen Endgeräten:

1. Kern-Routing-Raster: In Mehrfamilienhäusern mit Stahlbetonwänden ist in jedem Raum mindestens ein dauerhaft am Stromnetz betriebener Router (wie z. B. ein Unterputz-Relaismodul mit Neutralleiter oder eine smarte Steckdose) zu installieren.
2. LQI-Schwellenwert-Prüfung: Der Link Quality Indication (LQI) zwischen den Kern-Routern muss kontinuierlich über 100 liegen. Werte unter 80 deuten auf hohe Paket-Wiederholungsraten hin und erfordern zusätzliche Zwischen-Router.
3. In-Situ-Gerätekopplung: Batteriebetriebene Sensoren (Bewegung, Tür/Fenster, Temperatur) müssen ausnahmslos an ihrem endgültigen Montageort gekoppelt werden (nicht neben dem Koordinator), damit sie sich mit dem funktechnisch optimalen Router verbinden.
4. Direktes Zigbee-Binding: Für kritische Beleuchtungssteuerungen ist ein direktes IEEE-802.15.4-Binding zwischen Wandschaltern und Leuchtmitteln einzurichten. Dies garantiert die autonome Lichtsteuerung auch bei Ausfall des zentralen Servers oder Koordinators.

Produktionsreife Zigbee2MQTT-Konfiguration (Kanal- & Sendeleistungsoptimierung)

# configuration.yaml für Zigbee2MQTT
homeassistant: true
permit_join: false
mqtt:
  base_topic: zigbee2mqtt
  server: 'mqtt://192.168.10.10:1883'
serial:
  # Nutzung eines netzwerkangebundenen PoE-Zigbee-Koordinators
  port: 'tcp://192.168.10.50:6638'
advanced:
  # Kanal 25 meidet Interferenzen mit WLAN-Kanal 1, 6 und 11
  channel: 25
  # Erhöhung der Sendeleistung für Stahlbetonwände (bis zu 20 dBm bei CC2652P)
  transmit_power: 10
  network_key: GENERATE
availability:
  active:
    timeout: 10
  passive:
    timeout: 1500

4. Zusammenfassung & Mehrwert

Was sich damit erreichen lässt: Der erfolgreiche Aufbau eines ausfallsicheren, hochdichten Zigbee- und Thread-Mesh-Netzwerks in Mehrfamilienhäusern durch gezielte Frequenztrennung, abgesetzte PoE-Koordinatoren und eine permanente netzbetriebene Routing-Backbone.

Resultierender Mehrwert: Funktechnische tote Winkel, Sensor-Verbindungsabbrüche und Latenzen im Steuerungsfluss werden dauerhaft beseitigt. Selbst in Umgebungen mit Dutzenden überlappenden WLAN-Netzen und massiven Stahlbetonwänden arbeiten Smart-Home-Telemetrie und Automatisierungen mit einer Zuverlässigkeit unter 50 Millisekunden. Zudem garantieren direkte Binding-Protokolle die lokale Lichtsteuerung auch während eventueller Serverwartungen.
